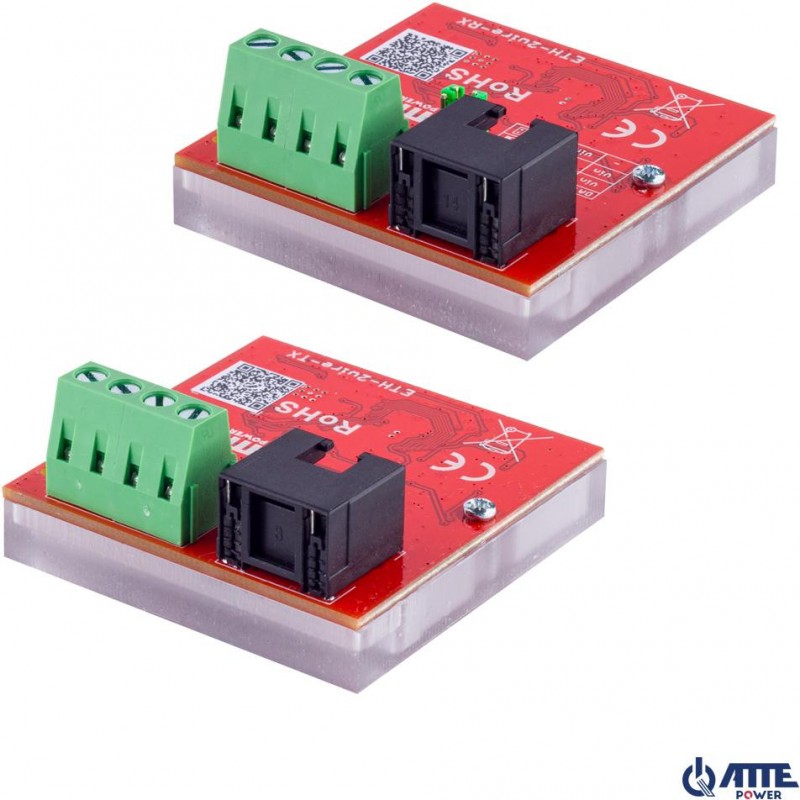

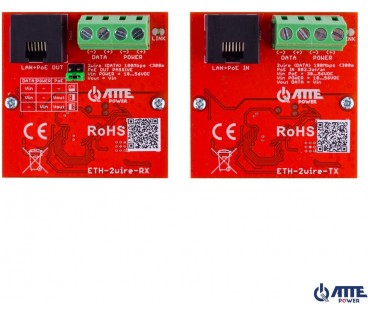

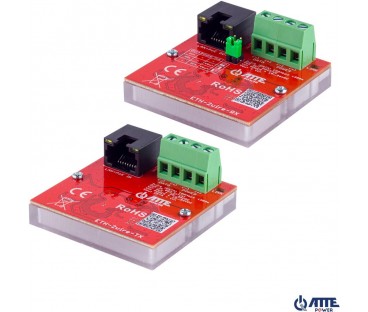

Zestaw konwerterów ETH-2wire-SET ATTE

Najważniejsze cechy:

• Konwersja Ethernet + PoE po 2 przewodach
• Maksymalna długość przewodów w torze 2wire - 300m.
• Urządzenia można opcjonalnie zasilać ze złącz śrubowych
• Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.

Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps do 300m

ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

Dane techniczne

Porty LAN

1 port RJ45 100Mbps

Złącza

RJ-45

Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

Funkcje portów ETH-2wire-TX

PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15

PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)

Funkcje portów ETH-2wire-RX

PoE OUT (zasilanie odbiorników PoE): PASSIVE

PINY PoE: 4,5 (V+) 7,8 (V-)

Funkcje portów ETH-2wire

POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE

DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach

Sygnalizacja pracy

LED port RJ45 (żółty) - obecność zasilania

LED port RJ45 (zielony) - link i transmisja danych w torze LAN

LED 1 (zielony) - link i transmisja danych w torze 2Wire

Napięcie zasilania

ETH-2wire-TX

Vin PoE = 44 ... 56 VDC

Vin POWER = 24 ... 56 VDC

ETH-2wire-RX

Vin = 24 ... 56 VDC

Napięcie wyjściowe

Vout = Vin

Kontrola zasilania

ETH-2WIRE-RX

zworki  - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji

Pobór mocy

1,35 W (cały tor)

Długość kabla 2WIRE

Maksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA):

< 300m - 2 pojedyncze skręcane przwody np. 1 para skrętki UTP

< 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mm

Długość kabla sieciowego

< 100m - odległość SWITCH PoE do ETH-2WIRE-TX

< 100m - odległość ETH-2WIRE-RX do odbiornika PoE

Zabezpieczenia

LAN i DATA

Zabezpieczenie przepięciowe

POWER

Zabezpieczenie przed odwrotną polaryzacją

Port PoE IN

Zabezpieczenie przeciążeniowe na poziomie 0,6A

Konstrukcja obudowy

Poliwęglan

Stopień ochrony

IP20

Temperatura pracy

-25°C...+65°C

Wymiary

ETH-2WIRE-TX - 99 x 24 x 22mm

ETH-2WIRE-RX - 99 x 24 x 22mm

Waga

ETH-2WIRE-TX 0,03 kg

ETH-2WIRE-RX  0,03 kg
