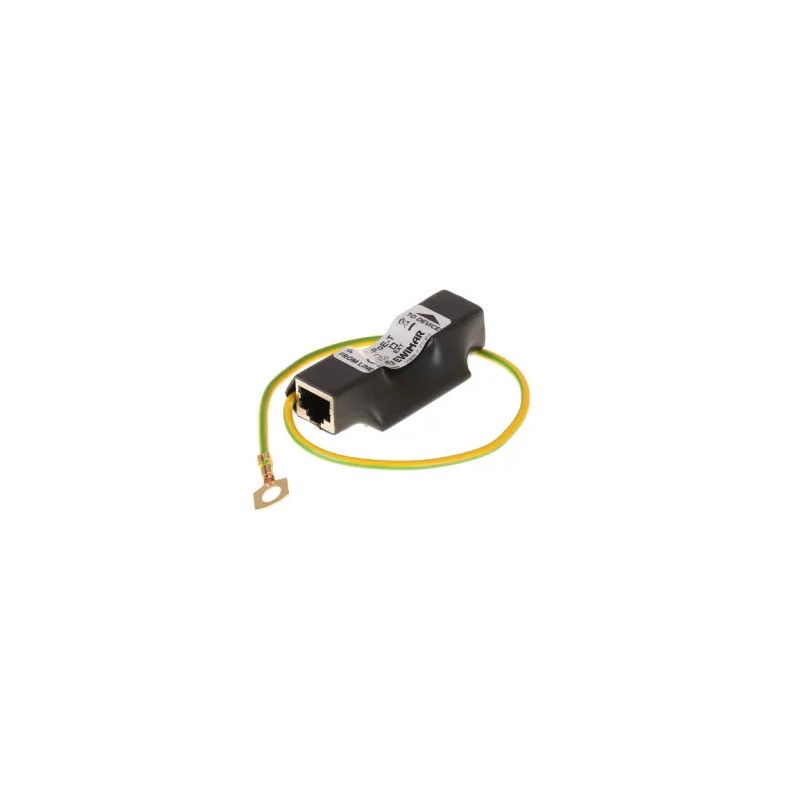

Ogranicznik przepięć sieci LAN serii PRO, PTF-51-PRO/PoE/T w osłonie termokurczliwej — skuteczna ochrona urządzeń sieciowych przed skutkami przepięć i wyładowań atmosferycznych.

PTF-51-PRO/PoE/T to 1-kanałowy ogranicznik przepięć przeznaczony do zabezpieczania sieci LAN 10/100Base-T oraz instalacji PoE. Urządzenie chroni infrastrukturę transmisyjną w środowiskach wewnętrznych i zewnętrznych, ograniczając ryzyko uszkodzenia kamer IP, punktów dostępowych, przełączników i innych elementów systemu sieciowego.

Dzięki zastosowaniu dwustopniowej ochrony opartej o GDT i TVS produkt zapewnia wysoką skuteczność zabezpieczenia przy zachowaniu niskich strat transmisyjnych. To praktyczne rozwiązanie wszędzie tam, gdzie liczy się niezawodność działania sieci, ciągłość pracy oraz ograniczenie kosztów serwisu i przestojów.

• Ochrona linii danych i PoE → bezpieczna praca urządzeń zasilanych po skrętce, także w wymagających instalacjach.
• Kompatybilność z IEEE 802.3af/at/bt → możliwość zastosowania w nowoczesnych systemach PoE, w tym HiPoE i UPOE.
• Niska pojemność i niewielkie straty mocy → zachowanie jakości sygnału oraz minimalny wpływ na pracę sieci.
• Obudowa termokurczliwa i kompaktowe wymiary → łatwiejszy montaż oraz lepsza ochrona elementu w instalacji.

Parametry techniczne

• Model: PTF-51-PRO/PoE/T
• Przeznaczenie: ochrona sieci LAN 100 Mbit, instalacje 100Base-T
• Ilość kanałów LAN: 1
• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T
• Okablowanie: FTP, UTP dowolnej kategorii
• Złącze wejściowe (strona niechroniona): gniazdo ekranowane RJ-45
• Złącze wyjściowe (strona chroniona): gniazdo ekranowane RJ-45
• Ilość stopni ochronnych: 2 (GDT, TVS)
• Rezystor odsprzęgający: rezystor udarowy
• Chronione linie danych: 1-2, 3-6
• Pojemność linia-linia @1MHz: 6–15 pF
• Pojemność linia-ziemia @1MHz: 1–2 pF
• Rezystancja szeregowa: 2,2 Ω / linię
• Prąd znamionowy IN: 300 mA / linię
• Napięcie znamionowe DC (linia-ziemia) UN: 90 V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110 V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP: 600 V
• Prąd wyładowczy 8/20µs (linia-ziemia) Iimp / żyła: 2,5 kA (max)
• Prąd piorunowy 10/350µs (linia-ziemia) Iimp: 1 kA
• Napięcie znamionowe DC (linia-linia) UN: 3,3 V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5 V DC
• Poziom ochrony 1kV/μs (linia-linia) UP: 20 V
• Prąd wyładowczy 8/20µs (linia-linia) Iimp: 100 A
• Linia PoE – napięcie znamionowe DC (linia-linia) UN: 57 V DC
• Linia PoE – napięcie maksymalne pracy trwałej (linia-linia) UC: 64 V DC
• Linia PoE – poziom ochrony 1kV/μs (linia-linia) UP: 93 V DC
• Linia PoE – prąd wyładowczy 8/20µs (linia-linia) Iimp: 100 A
• Linia PoE – napięcie znamionowe DC (linia-ziemia) UN: 90 V DC
• Linia PoE – napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110 V DC
• Linia PoE – poziom ochrony 1kV/μs (linia-ziemia) UP: 600 V
• Linia PoE – prąd wyładowczy 8/20µs (linia-ziemia) Iimp / żyła: 2,5 kA (max)
• Chronione pary PoE: (1+2)-(3+6), (4+5)-(7+8)
• Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
• Straty mocy PoE na obwodach ochronnych: IEEE 802.3af opcja A: 0,23 W @48 VDC; opcja B: 0,13 W @48 VDC; IEEE 802.3at opcja A: 0,68 W @54 VDC; opcja B: 0,35 W @54 VDC; IEEE 802.3bt typ 3 opcja AB: 0,8 W @54 VDC
• Wymiary: 65 x 20 x 35 mm
• Zastosowanie: ochrona urządzeń instalowanych wewnątrz i na zewnątrz
• Sposób montażu: obudowa wolnostojąca
• Sposób uziemienia: przewód
• Szczelność obudowy: IP20
• Temperatura pracy: -40°C ~ 60°C
