Przeznaczenie

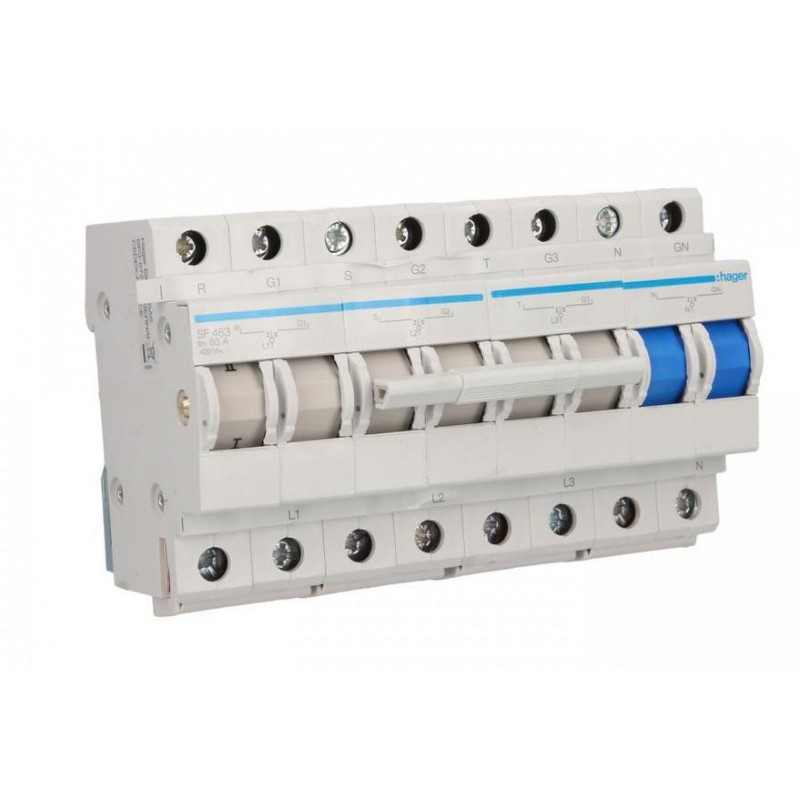

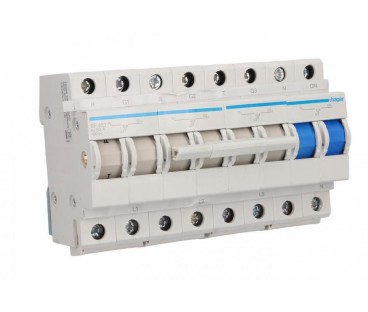

Przełącznik modułowy zasilania SF463 przeznaczony do ręcznego przełączania źródła zasilania w konfiguracji I-0-II między siecią a agregatem. Urządzenie montowane w rozdzielnicach modułowych, przeznaczone do instalacji trójfazowych 400 V AC.

Specyfikacja

Typ: modułowy przełącznik zasilania 3P+N (4 bieguny), konfiguracja I-0-II (sieć–0–agregat).

Prąd znamionowy: 63 A; napięcie znamionowe łączeniowe: 400 V AC; rodzaj napięcia: AC.

Częstotliwość pracy: 50/60 Hz.

Znamionowa zdolność łączeniowa: 6 kA.

Napięcie izolacji: 500 V; napięcie udarowe (impulsowe): 4000 V.

Trwałość elektryczna: 5000 cykli; trwałość mechaniczna: 100000 cykli.

Całkowite straty mocy: 7,2 W.

Wymiary: głębokość urządzenia 72 mm, wysokość 90 mm, szerokość 143 mm (8 modułów); głębokość zabudowy: 68 mm.

Stopień ochrony: IP20; temperatura magazynowania: -40…80 °C.

Konstrukcja: modułowa, montaż na szynie DIN, dwa styki przełączne na biegun.
