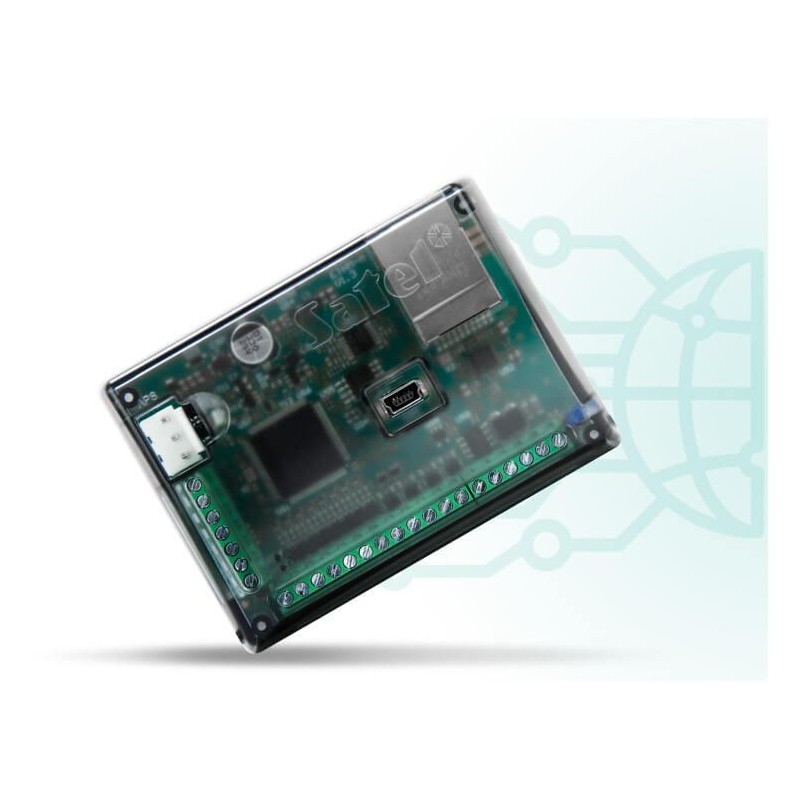

UNIWERSALNY MODUŁ MONITORUJĄCY SATEL ETHM-A

Przeznaczenie

ETHM-A to uniwersalny moduł monitorujący umożliwiający przesyłanie informacji przez sieć Ethernet.. Dzięki temu, że moduł może pracować w sieci lokalnej, nie ma konieczności przekierowywania przesyłanych danych przez Internet czy tworzenia bazy danych. Wszystko pozostaje w sieci lokalnej, która chroniona jest przez zaporę sieciową (firewall). ETHM-A nie generuje dodatkowych kosztów związanych z kartą SIM czy abonamentem telefonicznym tak jak w przypadku innych modułów komunikacyjnych GSM.

Moduł znajdzie zastosowanie w wielu już istniejących, jak i nowo budowanych instalacjach, umożliwiając monitorowanie urządzeń i przesyłanie informacji o zdarzeniach w systemie lub zgromadzonych danych.

Do czego można wykorzystać moduł?

Słowo-klucz: uniwersalność. Wejścia modułu ETHM-A można zaprogramować do pracy z innymi urządzeniami, w tym z szeregiem czujników analogowych oraz przetworników cyfrowo-analogowych. ETHM-A przetworzy otrzymany sygnał analogowy na dowolną jednostkę (np. temperatury) lub inną wielkość fizyczną. Urządzenie wyposażone jest w magistralę cyfrowych czujników typu 1-Wire. Pozwala to na podłączenie aż 8 detektorów przy maksymalnej długości magistrali do 30 m.

Jak to robi?

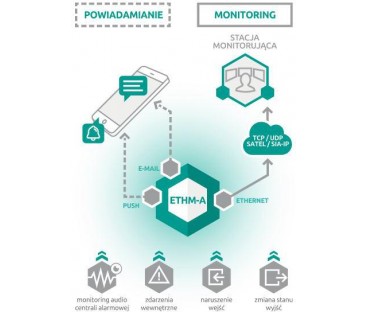

Do monitoringu i powiadamiania ETHM-A wykorzystuje kilka rodzajów protokołów i formatów transmisji. Umożliwia to nie tylko pracę w sieciach lokalnych, ale także na połączenie modułu z Internetem. Dzięki temu użytkownicy systemów, które monitoruje ETHM-A, uzyskują dostęp do odebranych przez moduł informacji praktycznie z każdego miejsca z dostępem do sieci internetowej.

Gdzie sprawdzi się ETHM-A?

Do monitoringu i powiadamiania ETHM-A wykorzystuje kilka rodzajów protokołów i formatów transmisji. Umożliwia to nie tylko pracę w sieciach lokalnych, ale także na połączenie modułu z Internetem. Dzięki temu użytkownicy systemów, które monitoruje ETHM-A, uzyskują dostęp do odebranych przez moduł informacji praktycznie z każdego miejsca z dostępem do sieci internetowej.

Farmy słoneczne i wiatrowe

ETHM-A może monitorować warunki atmosferyczne, temperaturę czy nawet poziom zabrudzenia paneli i stan akumulatorów

Serwerownie, zbiorniki podziemne czy kopalnie

W miejscach, gdzie kluczową kwestią jest utrzymanie konkretnych parametrów, a ze względu na swoje położenie (np. w głębi budynku lub pod ziemią) nie można wykorzystać komunikacji bezprzewodowej

Specjalistyczne magazyny

Magazynowanie niektórych grup towarów (np. żywności, leków i innych) wymaga utrzymania ściśle określonych warunków środowiskowych. ETHM-A może nadzorować utrzymanie wybranych parametrów

Jednostki pływające

Przekazane do modułu wartości mogą zostać przekazane dalej na ląd za pomocą własnej sieci satelitarnej jednostki pływającej

Jak uzyskać zdalny dostęp do systemu?

Z modułem ETHM-A to proste i wygodne. Wykorzystywane do tego są dedykowane dla naszych modułów komunikacyjnych rozwiązania programowe.

GX CONTROL

Aplikacja mobilna dla użytkowników urządzeń z systemem Android i iOS. Umożliwia sprawdzenie stanu urządzeń w systemie, wyświetlenie odczytywanych przez detektory wartości, przeglądanie historii zdarzeń i więcej. Gdy system zarejestruje zdarzenie, aplikacja wyświetli komunikat PUSH.

GX SOFT

Oprogramowanie komputerowe przeznaczone do konfiguracji i diagnostyki modułów komunikacyjnych SATEL – w tym ETHM-A. Przejrzysty interfejs umożliwia szybkie i łatwe programowanie pracy modułu.

Czy zdalne połączenie jest bezpieczne?

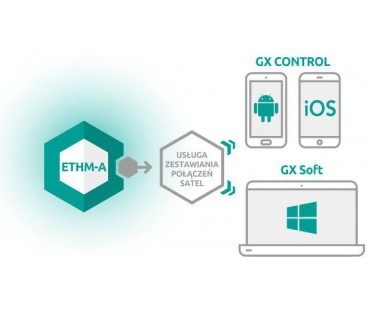

Bezpieczeństwo komunikacji pomiędzy oprogramowaniem GX Soft i aplikacją GX CONTROL a modułem komunikacyjnym ETHM-A zapewnia usługa zestawiania połączeń SATEL. Konfiguracja komunikacji pomiędzy urządzeniem a programami zajmuje jedynie kilka chwil i nie wymaga stosowania zewnętrznego adresu IP ani zaawansowanych ustawień sieciowych. Przesyłane dane są szyfrowane z użyciem złożonego algorytmu.

Charakterystyka ETHM-A

ETHM-A to uniwersalny moduł monitorujący, który może pracować autonomicznie, w ramach systemu sygnalizacji włamania i napadu lub w systemach automatyki. Moduł umożliwia przesyłanie informacji po sieci Ethernet.

W systemach alarmowych moduł ten może służyć do realizacji monitoringu, współpracując z dowolną centralą alarmową, podłączoną do modułu za pomocą jej dialera. ETHM-A można także połączyć z centralą, używając odpowiednio skonfigurowanych wyjść centrali podłączonych do wejść modułu.

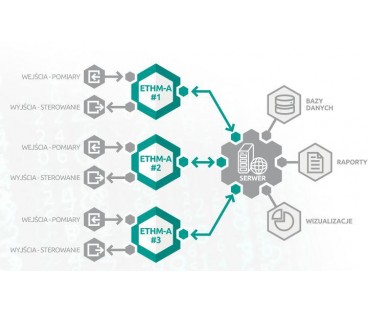

ETHM-A posiada 8 wejść, które można zaprogramować jako NO, NC lub analogowe do pracy z urządzeniami wyposażonymi w wyjścia NO lub NC czy czujnikami analogowymi lub przetwornikami cyfrowo-analogowymi. Dodatkowo wyposażony jest w magistralę cyfrowych czujników typu 1-Wire. Umożliwia to podłączenie aż 8 detektorów (np. temperatury) przy maksymalnej długości magistrali do 30 m. Dzięki temu moduł może gromadzić i przesyłać w ramach IoT różnego typu dane, np. aktualną temperaturę, stopień wilgotności i inne. ETHM-A może także przekazywać do stacji monitorującej zdarzenia, które miały miejsce w systemie alarmowym (np. załączenie czuwania, alarm i inne).

ETHM-A posiada 4 wyjścia tranzystorowe (OC). Można nimi sterować zdalnie, np. korzystając z aplikacji mobilnej GX CONTROL, komputera z zainstalowanym oprogramowaniem GX Soft lub w ramach IoT.

Moduł umożliwia także wysyłkę powiadomień za pomocą komunikatów PUSH na urządzenia mobilne z zainstalowaną aplikacją GX CONTROL oraz poprzez wiadomości e-mail.

Programowanie i konfiguracja odbywa się na komputerze z zainstalowanym programem GX Soft. Połączenie modułu z programem odbywa się lokalnie (RS-232 (TTL)) lub zdalnie (Ethernet). Oprogramowanie sprzętowe ETHM-A może być aktualizowane zdalnie dzięki współpracy z programem UpServ.

• konwersja monitoringu audio (SIA/DTMF/impulsowy)
• powiadamianie: PUSH/E-mail
• 8 programowalnych wejść (NO/NC/analogowe)
• magistrala cyfrowych czujników 1-Wire (do 8 czujników)
• możliwość konfiguracji reakcji na przekroczenie zaprogramowanych wartości progowych:
• na wejściach analogowych
• z czujników 1-Wire
• 4 wyjścia typu OC sterowane:
• zdalnie za pomocą aplikacji mobilnej GX CONTROL
• lokalnie/zdalnie za pomocą programu GX Soft
• zdalnie w ramach IoT
• lokalnie za pomocą 8 wejść modułu
• obsługa otwartych protokołów komunikacyjnych:
• MQTT
• JSON
• JSON/HTTP
• konfiguracja ustawień modułu za pomocą programu GX Soft:
• lokalnie poprzez RS-232 (TTL)
• zdalnie przez Ethernet
• współpraca z aplikacją mobilną GX CONTROL
• możliwość zdalnej aktualizacji oprogramowania sprzętowego (firmware) przez UpServ

Specyfikacja techniczna

• Liczba wejść: 8
• Liczba wyjść (typ OC): 4
• Napięcie zasilania: 12 V DC ±15%
• Pobór prądu w stanie gotowości: 60 mA
• Maksymalny pobór prądu: 80 mA
• Maksymalne dopuszczalne napięcie na wejściu AC: 25 V AC
• Wyjścia (typ OC): 50 mA / 12 V DC
• Klasa środowiskowa wg EN50130-5: ||
• Zakres temperatur pracy: -10..+55°C
• Maksymalna wilgotność: 93±3%
• Wymiary obudowy: 83 x 60 x 26 mm
• Waga: 76 g
