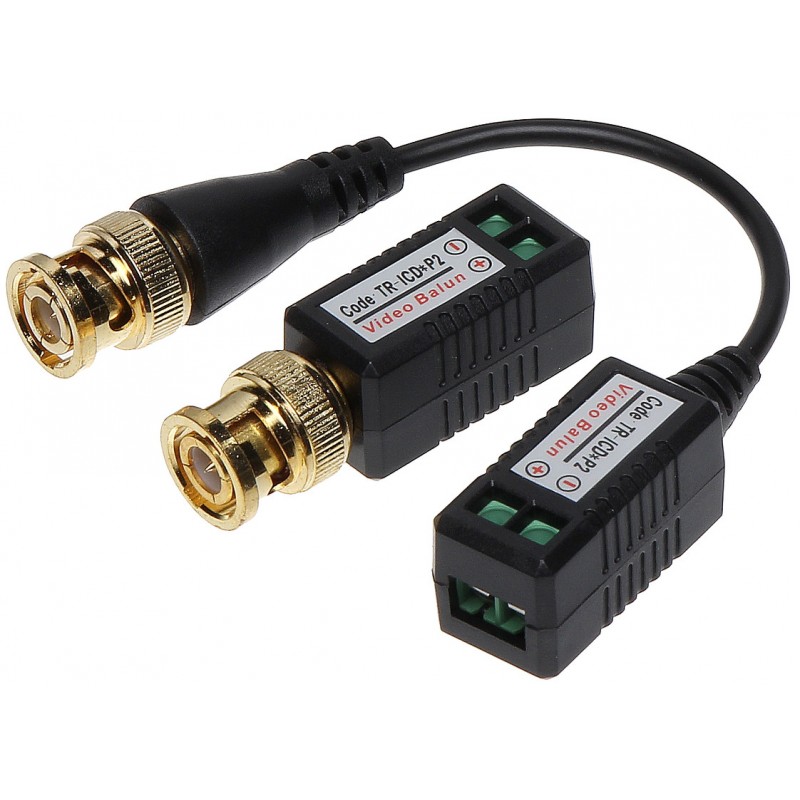

TRANSFORMATOR WIDEO TR-1CD*P2

Najważniejsze cechy

• Standard:
• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 8 Mpx 4K UHD
• CVBS - PAL, NTSC

• Typ złącza koncentrycznego:
• 1 x BNC - Wtyk na przewodzie 0.09 m
• 1 x BNC - Wtyk prosty

Przeznaczenie

TR-1CD*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Specyfikacja techniczna

• W opakowaniu: 2 szt. Podana cena za opakowanie
• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 1
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• CMRR (dB @ 5MHz): 50 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -10 °C ... 55 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.021 kg
• Wymiary: 16 x 15 x 46 mm

Standard

• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 8 Mpx 4K UHD
• CVBS - PAL, NTSC

Zasięg wideo

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Tłumienie

• 4.43 MHz @ 0.24 dB
• 11 MHz @ 0.46 dB
• 21 MHz @ 1.03 dB
• 38 MHz @ 0.89 dB
• 42 MHz @ 0.89 dB
• 67.5 MHz @ 1.32 dB
• Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

Typ złącza koncentrycznego

• 1 x BNC - Wtyk na przewodzie 0.09 m
• 1 x BNC - Wtyk prosty
