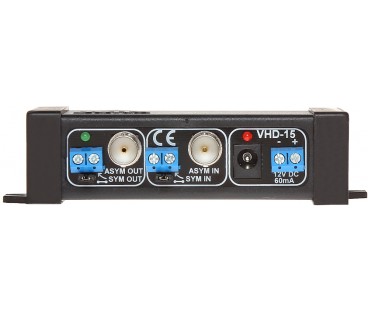

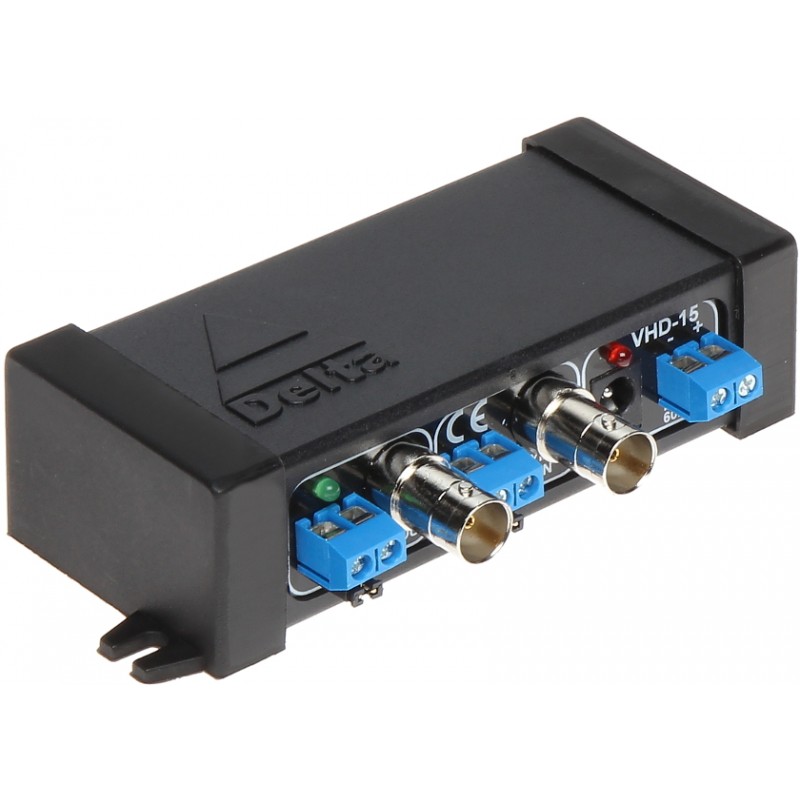

Wzmacniacz wideo Vhd-15

AHD/TVI/CVI

Przeznaczenie

DO wzmocnienia sygnału HD w technologiach AHD, CVI, TVI.

Opis przedmiotu

Repeater VHD-15 przeznaczony jest do wzmocnienia sygnału wideo przesyłanego skrętką komputerową lub kablem koncentrycznym, umożliwiając przesył analogowego sygnału wideo wysokiej rozdzielczości (AHD, HD-CVI, HD-TVI) na większą odległość.

Pojedynczy regenerator umożliwia korekcję tłumienia ok. 150 m skrętki oraz ok. 300 m - 500 m kabla koncentrycznego (zależnie od rodzaju użytego kabla). Zastosowanie jednego regeneratora zapewnia dobrą jakość obrazu dla skrętki przy odległości do 300 m. Przy odległości do 450 m konieczne jest zastosowanie dwóch regeneratorów a przy 600 m trzech. Dla kabla koncentrycznego, zależnie od rodzaju, odległości te będą odpowiednio większe.

Specyfikacja

• Standard: AHD, HD-CVI, HD-TVI
• Rodzaj urządzenia: Aktywne
• Zdolność regeneracji sygnału: 150 m - Skrętka komputerowa, 300 m - RG-59, 500 m - Triset-113
• Zasilanie: 8 V ... 24 V DC (brak zasilacza w zestawie), Możliwość zasilania zdalnego poprzez niewykorzystane pary skrętki komputerowej
• Pobór prądu: < 50 mA
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Liczba wejść: 1
• Liczba wyjść: 1
• Typ złącza koncentrycznego: Gniazdo BNC
• Typ złącza symetrycznego: listwa zaciskowa
• Waga: 0.080 kg
• Wymiary: 103 x 62 x 29 mm
