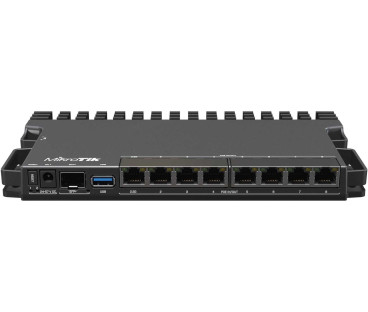

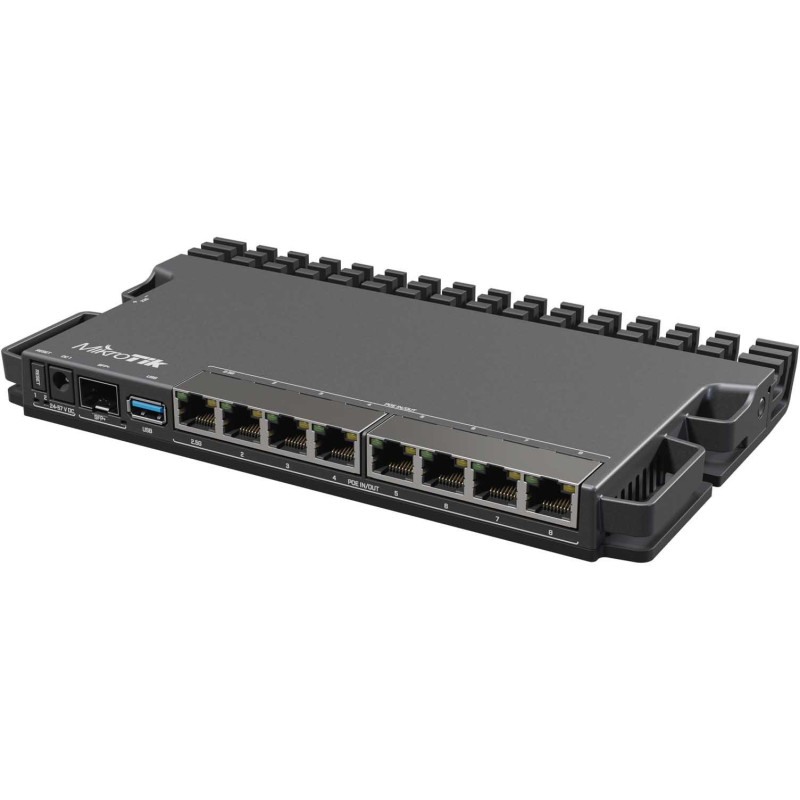

MIKROTIK ROUTERBOARD RB5009UPr+S+IN

Najważniejsze cechy:

• 7x portów Gigabit Ethernet 10/100/1000 Mb/s (802.3af/at PoE-out i POE-in)
• 1x port 2.5 Gigabit Ethernet 1/2.5 Gb/s (802.3af/at PoE-out i POE-in)
• 1x slot SFP+ (10 Gb/s)
• 1x port USB 3.0
• 4-rdzeniowy procesor Marvell Armada 88F7040 o taktowaniu 1400 MHz
• 1 GB pamięci RAM DDR4, 1 GB pamięci NAND
• system RouterOS z licencją Level 5 (tylko RouterOS v.7)
• zgodny ze standardem 802.3af/at
• 3x metody zasilania: PoE-in, DC Jack, terminal 2-pin

MikroTik RB5009UPr+S+IN to najnowszy model z serii RB5009. Posiada wszystkie cechy poprzedniego modelu RB5009UG+S+IN, a także dodatkowo został wyposażony w zasilanie PoE-in i PoE-out na wszystkich ośmiu portach Ethernet.

Router RB5009UPr+S+IN najwyższej klasy router do domowego laboratorium z interfejsem USB 3.0, portami 1G i 2,5G Ethernet oraz slotem 10G SFP+.

MikroTik RB5009UPr+S+IN posiada 9x portów przewodowych i pełnowymiarowy port USB 3.0. Wyposażony jest w 7x portów Gigabit Ethernet (802.3af/at PoE-out i POE-in), port 2,5 Gigabit Ethernet (802.3af/at PoE-out i POE-in) oraz slot 10G SFP+. Wszystkie porty są połączone z potężnym układem przełączającym z rodziny Marvell Amethyst z pełną dupleksową linią 10 Gb/s, prowadzącą do czterordzeniowego procesora Marvell Armada ARMv8 1,4 GHz. Zarówno procesor, jak i chip przełącznika znajdują się na spodzie płyty – dzięki czemu obudowa działa jak ogromny radiator. Router RB5009UPr+S+IN wyposażony jest w 1 GB pamięci RAM DDR4 i 1 GB pamięci NAND. Ta kombinacja portów i komponentów, w porównaniu z innymi produktami MikroTika, zapewnia prawie dwukrotnie wyższą wydajność w konfiguracjach z dużym obciążeniem procesora.

RB5009UPr+S+IN może być zasilany na 3 różne sposoby:

• Wejście PoE z każdego portu Ethernet 1-8
• Gniazdo prądu stałego
• 2-pinowy terminal znajdujący się na boku obudowy

Wszystkie opcje zasilania obsługują szeroki zakres napięć 24 – 57 V. Nie można jednak mieszać napięć. Jeśli używasz wyjścia PoE do zasilania innych urządzeń, urządzenie wybierze źródło o najwyższym napięciu (gniazdo DC lub złącze 2-pinowe), aby je zasilić. Każdy port PoE-out może dostarczyć do 25W mocy. Wszystkie połączone porty są ograniczone do 130 W, co powinno wystarczyć w większości konfiguracji. W razie potrzeby można ręcznie określić maksymalną dostępną moc ze źródeł zasilania. Jeśli chodzi o funkcje PoE-out, nowy RB5009 może byc porównywany z legendarnymi przełącznikami PoE MikroTika: CRS354 i CRS328.

Co się stanie, jeśli wystąpi problem z jednym ze źródeł zasilania? Oto przykład: masz 24 V na gnieździe DC, 48 V na złączu 2-pinowym i 57 V na wejściu PoE. Sama płyta jest zasilana przez wejście o najwyższym napięciu – PoE-in. Jeśli wystąpi problem, RB5009 wróci do drugiego najwyższego napięcia - złącza 2-pinowego. A jeśli to się nie powiedzie – jest opcja 24 V na gnieździe DC. A co z urządzeniami PoE-out? Po raz kolejny – wygrywa najwyższe napięcie. Urządzenia PoE-out będą pobierać energię ze źródła 48V na złączu 2-pinowym. Jeśli to się nie powiedzie – w grę wchodzi napięcie 24 V na gnieździe DC. Płyta zawsze rezerwuje 20 watów do zasilania. Jeśli nie ma wystarczającej mocy dla wszystkich portów PoE-out, zacznie wyłączać te o najniższym priorytecie. Priorytet portu można ustawić ręcznie.

Dzięki prostemu zestawowi akcesoriów montażowych można zamontować aż 4 routery RB5009UPr+S+IN w jednej przestrzeni rack 1U. Uchwyt montażowy RB5009 rackmount kit (K-79) jest sprzedawany osobno.

Specyfikacja techniczna:

• Procesor Marvell Armada 88F7040, 1.4 GHz
• Ilość rdzeni procesora 4
• Taktowanie 350-1400 (auto) MHz
• Architektura CPU ARM 64bit
• Rodzaj pamięci RAM 1 GB DDR4
• Pamięć wbudowana 1 GB NAND
• Switch chip model 88E6393
• Porty gigabit Ethernet 7x 1 Gb/s
• 1x 2.5 Gb/s
• Slot SFP+ 1x 10 Gb/s
• Port USB 1x (3.0 typ A)
• Zakres napięcia wejściowego 24-57 V (PoE in)
• 24-57 V (DC jack)
• 24-57 (2-pin terminal)
• Zasilacz 48V 2A 96W
• Certyfikaty CE, EAC, ROHS
• PoE-in 802.3af/at (porty 1-8)
• PoE-out 802.3af/at
• Ether1 - Ether8, max out per port output (input < 30 V): 640 mA, max out per port output (input > 30 V): 420 mA
• Smart PoE Controller
• Maks. total out 2.59 A
• Całkowita moc wyjściowa 130 W
• Całkowity prąd wyjściowy 2.28 A
• Napięcie znamionowe zasilacza 48 V
• Prąd znamionowy zasilacza 2 A
• Maksymalny pobór mocy (bez PoE) 15 W
• Maksymalny pobór mocy 150 W
• Wymiary 220 x 125 x 22 mm
• Dopuszczalna temperatura pracy Od -40 do 60 st. C
• System operacyjny RouterOS Level 5
• tylko RouterOS v.7
