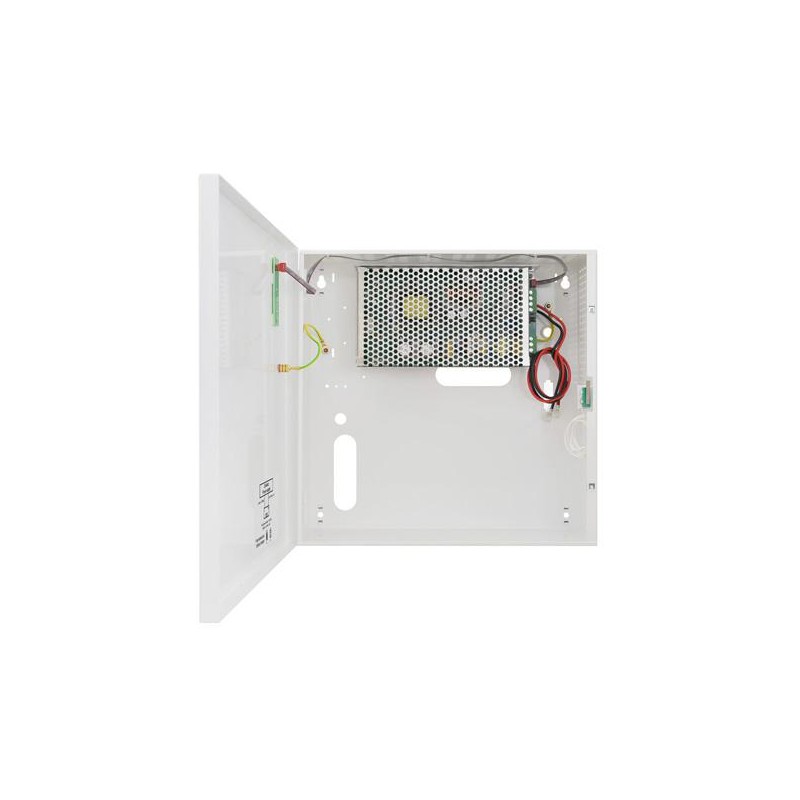

ZASILACZ Pulsar HPSB-12V10A-C przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V DC (+/-15%). Dostarcza napięcia U=13,8V DC o wydajności prądowej: I=9A + 1A/4A ładowanie akumulatora, przy czym:

• w czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=9A.
• maksymalny prąd ładowania akumulatora wynosi 1A/4A (przełączany zworką).

Sumaryczny prąd odbiorników + akumulator wynosi max. 10A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposażony jest w mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki).

CECHY PRODUKTU:

• wysoka sprawność: 87%
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• prąd ładowania akumulatora 1A / 4A (przełączany zworką)
• sygnalizacja optyczna LED
• zabezpieczenia: przeciwzwarciowe SCP, nadnapięciowe OVP, przeciążeniowe OLP, przepięciowe (wejście AC), antysabotażowe
• wyjście zasilania: 10A/13,8VDC
• szeroki zakres napięcia zasilania: 200÷240V AC
• obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)

SPECYFIKACJA TECHNICZNA:

• typ zasilacza: A (EPS – External Power Source)
• moc zasilacza: 138W max.
• sprawność: 87%
• napięcie wyjściowe: 11-13,8V DC (praca buforowa); 10-13,8V DC (praca bateryjna)
• prąd wyjściowy max.: 10A
• zakres regulacji napięcia wyjściowego: 13.5V÷14.4V
• napięcie tętnienia: 100 mV p-p max.
• prąd ładowania akumulatora: 1A / 4A max. (przełączany zworką)
• zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
• zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej pod pokrywą zasilacza)
• zabezpieczenie przepięciowe: warystory
• zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• zabezpieczenie antysabotażowe TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): microswitch, styki NC (obudowa zamknięta), 0,5 A@50 V DC (max.)
• bezpiecznik Fbat: F 10A/250V
• sygnalizacja optyczna: diody LED na PCB zasilacza i na pokrywie zasilacza
• temperatura pracy: -10 st. C ... +40 st. C,
• wilgotność względna 20-90% bez kondensacji
• temperatura składowania: -20 st. C ... +60 st. C
• wytrzymałość elektryczna izolacji: 2500 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P); 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P); 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
• rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
• stopień ochrony: IP20
• obudowa: blacha stalowa DC01 0,7 mm
• posiada dystans od podłoża montażowego w celu prowadzenia okablowania
• złącza zasilanie: 0,5 – 2,5 mm2 (AWG 26 – 12)
• złącza wyjścia:  0,5 – 2,5 mm2 (AWG 26 – 12)
• złącza wyjścia akumulatora: przewody akumulatorowe Ф6 (M6-2,5), 45cm
• złącza wyjście TAMPER: przewody 40cm
• napięcie zasilania: 200÷240V AC
• pobór prądu: 1.3A
• pobór prądu przez układy zasilacza podczas pracy bateryjnej: 30 mA
• częstotliwość zasilania: 50/60 Hz
• prąd rozruchowy: 50A
• wymiary obudowy: 300 x 300 x 105+8 mm
• mocowanie: 274 x 265 mm
• waga (netto): 2,7kg
