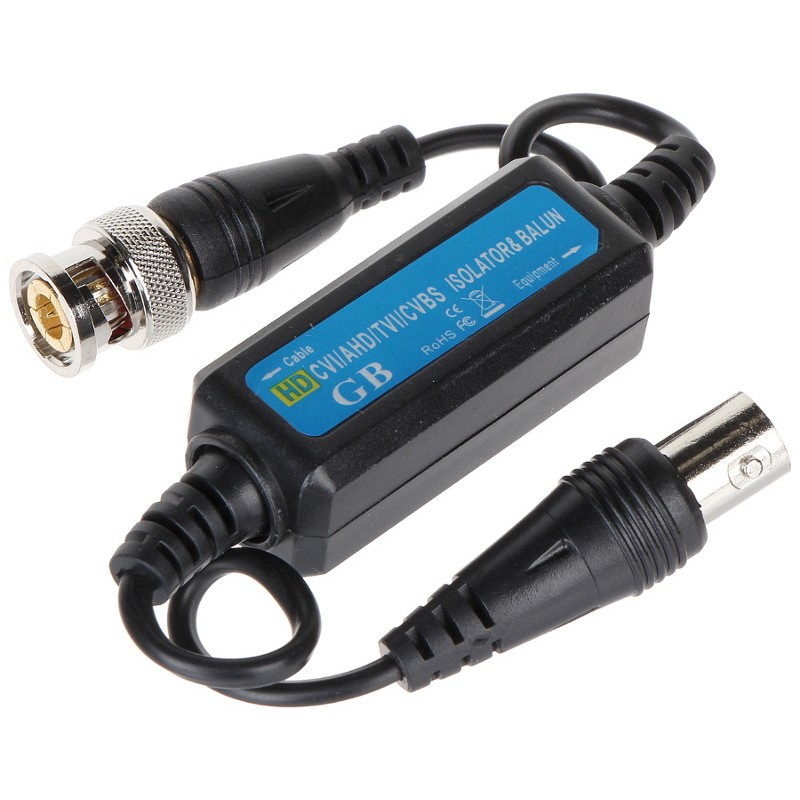

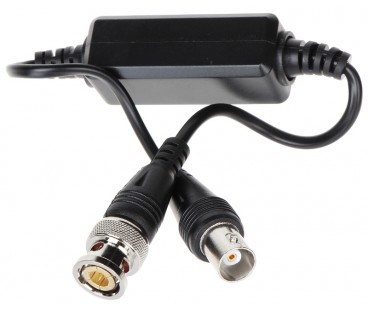

SEPARATOR WIDEO D-SEP/HD

Najważniejsze cechy

• Separacja galwaniczna między wejściami a wyjściami: 25 V DC
• Szerokość pasma: 200 MHz
• Zasilanie: Brak
• Temperatura pracy: -20 °C ... 55 °C
• Waga: 0.032 kg
• Wymiary: 49 x 20 x 17 mm

Przeznaczenie

D-SEP/HD izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL.

Uwaga! Urządzenie D-SEP/HD wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Equipment (wtyk BNC) – rejestrator, monitor.

Specyfikacja techniczna

• Rodzaj urządzenia: Pasywne
• Liczba wejść: 1 szt. Gniazdo BNC
• Liczba wyjść: 1 szt. Wtyk BNC
• Impedancja wejściowa: 75 Ω
• Impedancja wyjściowa: 75 Ω
• Separacja galwaniczna między wejściami a wyjściami: 25 V DC
• Szerokość pasma: 200 MHz
• Zasilanie: Brak
• Temperatura pracy: -20 °C ... 55 °C
• Waga: 0.032 kg
• Wymiary: 49 x 20 x 17 mm

Standard

• AHD - 4 Mpx
• HD-CVI - 4 Mpx
• HD-TVI - 5 Mpx
• CVBS - PAL / NTSC

Tłumienie

• 4.43 MHz @ 0.34 dB
• 11 MHz @ 0.42 dB
• 21 MHz @ 0.59 dB
• 38 MHz @ 0.91 dB
• 42 MHz @ 0.91 dB
• 67.5 MHz @ 1.01 dB
