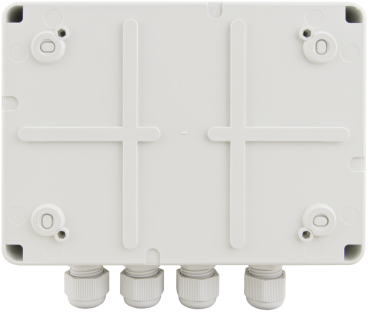

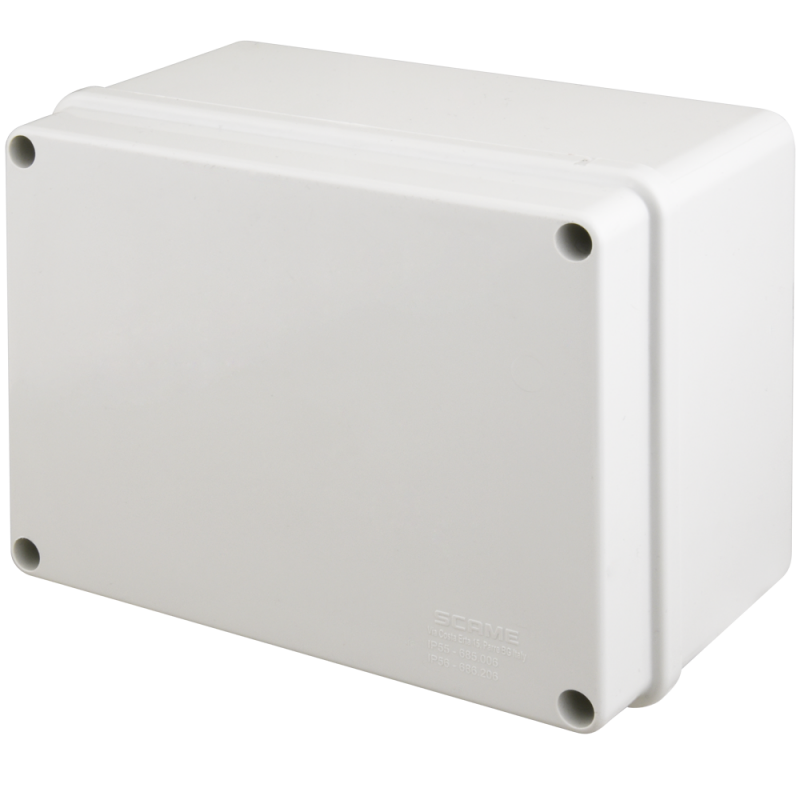

EXTENDER POE PULSAR EXT-POE3H W OBUDOWIE HERMETYCZNEJ DO 3 KAMER IP

Najważniejsze cechy

• Zastosowanie: Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100m. Umożliwia podłączenie trzech kamer IP PoE przy wykorzystaniu jednego przewodu.
• Prąd wyjściowy PoE OUT: 0,4A/port – OUT1/2; 0,3A/port – OUT3 (Ʃ0,4A max.)
• Zabezpieczenia: OLP, SCP*
• Temperatura pracy: -25°C÷50°C
• Wymiary: W=158 H=118 D=77 [+/- 2mm]
• Ilość dławnic/średnica przewodu: 4szt. / 4÷8mm

Przeznaczenie

Extender EXT-POE3H to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE orazdanych Ethernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m. Extender jest zasilany ze switcha PoE lubinnego urządzenia zgodnego ze standardem PoE (wejście PoE IN).

Opis

Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT1, PoE OUT2, PoE OUT3, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE. Maksymalny sumaryczny prąd obciążenia wynosi 0,4A. Do przesyłu zasilania na portach PoE OUT1, PoE OUT2, PoE OUT3 wykorzystane są pary 4/5 (+) 7/8(-), które zgodnie ze standardem sieci Ethernet nie są używane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).

Specyfikacja techniczna

• Zasilanie: Zgodne z 802.3af/at (44÷57VDC)
• Pobór prądu na potrzeby własne: <30mA
• Moc modułu: 20W max.
• Napięcie wyjściowe: Zgodne z napięciem zasilania
• Prąd wyjściowy: 0,4A porty PoE OUT1/2, 0,3A/port (S=0,4A max.)
• Wyjściowe pary zasilające PoE OUT: 4/5 (+) 7/8 (-)
• Zakres temperatur pracy: -25ºC÷50ºC
• Wymiary zewnętrzne: W=158, H=118, D=77 [+/- 2 mm]
• Wysokość dławnic: H1=25 [mm]
• Ilość dławnic/średnica przewodu: 4szt. / 4÷8mm
• Złącza -wej/wyj. PoE: RJ45 8P8C
• Waga netto/brutto: 0,42kg / 0,48kg
• Temperatura składowania: -25ºC...+60ºC
• Deklaracje, gwarancja: CE, RoHS, 1 rok od daty produkcji
• Zabezpieczenie przeciążeniowe OLP: PoE OUT1/2: 105% ÷ 150% znamionowego prądu wyjściowego,automatyczny powrót
• Zabezpieczenie przeciwzwarciowe SCP: PoE OUT3: PTC 0,5A, bezpiecznik polimerowy

Optyczna sygnalizacja pracy

• Dioda LED LAN (żółta) – stan połączenia sieci LAN
• Dioda LED PoE (zielona) – obecność napięcia
