Dualna czujka ruchu PIR+MW Satel SLIM-DUAL-PRO

NOWA LINIA CZUJEK DUALNYCH (PIR + MW) SLIM LINE

Jedna obudowa, wiele urządzeń

Elegancka, smukła obudowa wykonana jest z tworzywa wysokiej jakości. Jednolity wygląd wszystkich czujek utrudnia intruzowi zidentyfikowanie konkretnego modelu działającego w systemie oraz unifikuje wygląd wszystkich czujek zamontowanych w obiekcie.

Niezawodna detekcja ruchu

Unikalna soczewka

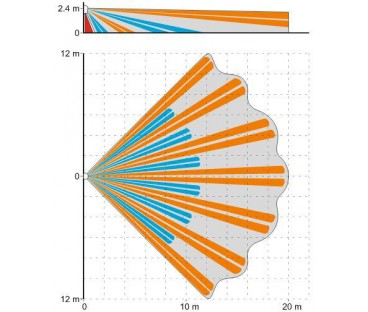

Każda czujka posiada nowoczesną soczewkę zaprojektowaną i wyprodukowaną w Japonii - specjalnie dla firmy SATEL. Nowa konstrukcja zapewnia bardzo duży obszar detekcji o wymiarach nawet 20 m x 24 m i kąt widzenia 90°

Kształt soczewki, a także materiał, z którego została wykonana sprawiają, że jest ona wyjątkowo odporna na odkształcenia.

Nowoczesny algorytm detekcji

Wiele lat doświadczenia w produkcji czujek ruchu oraz wykorzystanie najnowszych technologii umożliwiły opracowanie zaawansowanego algorytmu detekcji ruchu nowej generacji. Dzięki niemu czujki SLIM LINE zapewniają niezawodne wykrywanie intruzów w obrębie całego nadzorowanego obszaru, bez wywoływania niepożądanych alarmów.

Cyfrowa kompensacja temperatury

Czujki SLIM LINE dynamicznie dopasowują algorytm detekcji ruchu do zmian temperatury otoczenia, dzięki czemu zmiany te nie wpływają na skuteczność pracy czujek.

Szybka wymiana soczewki

Możliwość łatwej wymiany kompletnego frontu z soczewką sprawia, że czujki SLIM LINE* można szybko i wygodnie przystosować do wymagań obiektu, np. kształtu chronionego obszaru. Standardowo montowane są soczewki szerokokątne (WD) - oprócz nich dostępne są także kurtynowe (CT) i dalekiego zasięgu (LR).

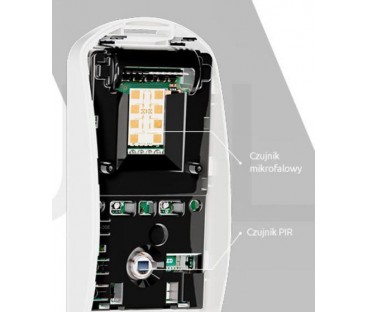

DUAL – dwa tory detekcji: PIR i MW

Czujki dualne, oprócz detektora podczerwieni (PIR) wyposażone są także w czujnik mikrofalowy (MW), co wyraźnie zwiększa odporność na niepożądane alarmy wywołane szybkimi zmianami temperatury w chronionym pomieszczeniu lub ruchami mas powietrza w obrębie obszaru detekcji.

Ochrona strefy podejścia

Zintegrowane, uchylne zwierciadło, w modelach LUNA* i PRO, umożliwia skuteczne nadzorowanie obszaru bezpośrednio pod czujką – tzw. strefy podejścia.

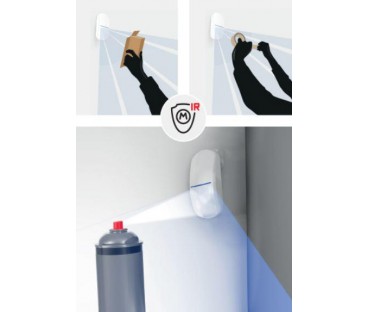

Sygnalizacja prób zasłonięcia

Czujki SLIM LINE w wersji PRO posiadają funkcję aktywnego antymaskingu wykorzystującego promieniowanie podczerwone. Dzięki temu próby ich unieszkodliwienia polegające na zakryciu soczewki, jej zaklejeniu np. taśmą lub zamalowaniu farbą, czy bezbarwnym lakierem, mogą być sygnalizowane

Wygodny i szybki montaż

Praktyczny mechanizm otwarcia i zamknięcia obudowy

Do otwarcia obudowy wystarczy płaski wkrętak, natomiast jej zamknięcie odbywa się bez użycia narzędzi.

Rozłączalna listwa zaciskowa

W wersjach LUNA i PRO zastosowano rozłączalną listwę zaciskową. Przy demontażu płytki elektroniki nie ma konieczności odkręcania przewodów. Umożliwia to również szybką zmianę modelu czujki.

Wbudowane rezystory parametryczne

Wszystkie czujki SLIM LINE posiadają wbudowane rezystory parametryczne przeznaczone do współpracy z centralami alarmowymi SATEL (1,1 kΩ). Modele LUNA i PRO dodatkowo wyposażone są w rezystory przyspieszające instalację w systemach bazujących na innych typach central (4,7 kΩ, 5,6 kΩ).

Regulowany ścienno-sufitowy uchwyt montażowy

Konstrukcja czujek SLIM LINE umożliwia montaż bezpośrednio na płaskiej powierzchni. Jeśli dla optymalnego dopasowania obszaru chronionego do pomieszczenia potrzebne jest zamontowanie czujki pod innym kątem, można skorzystać z uchwytu BRACKET D. Daje on możliwość regulacji kąta nachylenia czujki w dwóch płaszczyznach: do 35° w pionie i do 90° w poziomie. Aby spełnić wymagania Grade 3 normy EN 50131, uchwyt modeli PRO wyposażony jest w styk sabotażowy.

Zdalne konfigurowanie

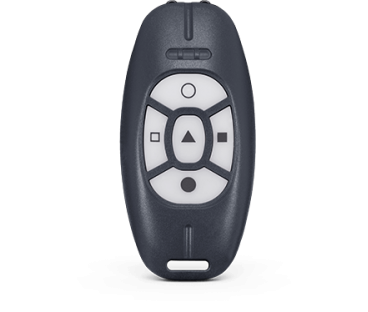

Dużym udogodnieniem dla instalatora jest dostępna w modelach LUNA i PRO możliwość zdalnej zmiany parametrów pracy czujki za pomocą pilota OPT-1. Dzięki temu ustawienia (w tym czułość czujników, tryb pracy, sposób świecenia wskaźnika i oświetlenia LED) można zmieniać wygodnie, bez konieczności każdorazowego otwierania obudowy czujki.

Jeden wskaźnik – wiele kolorów

Czujki SLIM LINE oferują możliwość wyboru koloru świecenia wskaźnika LED. W modelach LUNA i PRO dostępnych jest 7 kolorów: niebieski, czerwony, fioletowy, biały, żółty, zielony i błękitny. W pozostałych czujkach tylko cztery pierwsze.

W razie potrzeby wskaźnik może zostać wyłączony na stałe.

Najważniejsze cechy:

Czujka SLIM-PIR-PRO wykrywa ruch w chronionym obszarze.

• zgodność z wymaganiami normy EN 50131 dla Grade 3
• detekcja ruchu przy pomocy dwóch czujników: pasywnego czujnika podczerwieni (PIR) i czujnika mikrofalowego (MW)
• regulowana czułość detekcji obu czujników
• możliwość oddzielnego testowania czujników
• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• cyfrowy filtr sygnałów odbieranych przez czujnik mikrofalowy zapewniający odporność na zakłócenia wywołane przez sieć energetyczną oraz lampy wyładowcze
• wybór trybu pracy: podstawowy lub zaawansowany
• możliwość włączenia/wyłączenia kontroli strefy podejścia
• soczewka szerokokątna zaprojektowana specjalnie dla czujek z serii SLIM LINE
• możliwość wymiany soczewki na kurtynową (CT-CL) lub dalekiego zasięgu (LR-CL)
• aktywny antymasking IR zgodny z normą EN 50131-2-4 dla Grade 3
• możliwość konfigurowania parametrów pracy czujki przy pomocy pilota OPT-1
• wbudowane rezystory parametryczne (2EOL: 2 x 1,1 kΩ / 2 x 4,7 kΩ / 2 x 5,6 kΩ)
• wskaźnik LED do sygnalizacji
• wybór koloru świecenia wskaźnika LED (dostępne 7 kolorów)
• zdalne włączanie/wyłączanie wskaźnika LED
• zdalne włączanie/wyłączanie trybu konfigurowania
• nadzór układu detekcji ruchu i napięcia zasilania
• ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża
• regulowany uchwyt montażowy (BRACKET D) w zestawie – uchwyt wyposażony w styk sabotażowy

Specyfikacja techniczna:

Napięcie zasilania (±15%) 12 V DC

Wykrywalna prędkość ruchu 0,2...3 m/s

Zakres temperatur pracy -10°C...+55°C

Zalecana wysokość montażu 2,4 m

Maksymalny pobór prądu 85 mA

Masa 144 g

Maksymalna wilgotność 93±3%

Wymiary 62 x 137 x 42 mm

Klasa środowiskowa wg EN50130-5 II

Czas sygnalizacji alarmu 2 s

Spełniane normy EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5

Częstotliwość mikrofali 24,125 GHz

Stopień zabezpieczenia wg EN50131-2-4 Grade 3

Rezystory parametryczne 2 x 1.1 kΩ / 2 x 4.7 kΩ / 2 x 5.6 kΩ

Czas rozruchu 30 s

Obszar detekcji 20 m x 24 m, 90°

Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne) 40 mA / 24 V DC

Wyjścia sabotażowe (przekaźnik NC, obciążenie rezystancyjne) 40 mA / 24 V DC

Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne) 40 mA / 24 V DC
