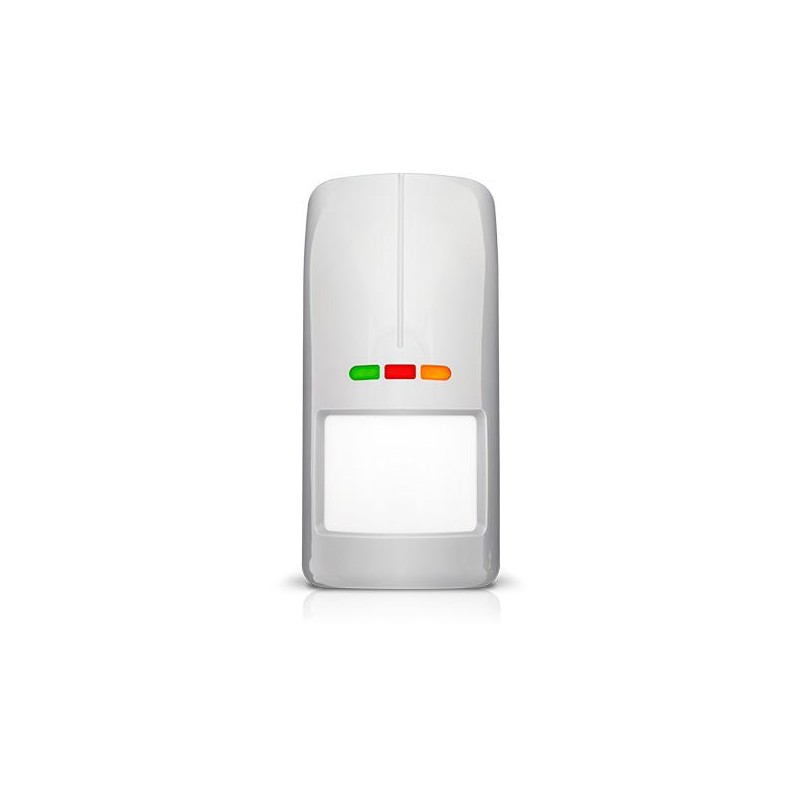

Bezprzewodowa zew. dualna czujka ruchu SATEL AOD-210 GY

Najważniejsze cechy

• dwa tory detekcji: PIR (podwójny pyroelement) i mikrofalowy
• obszar detekcji: 16 m x 16 m, kąt 90°
• wysoka odporność na fałszywe alarmy
• zaawansowana cyfrowa obróbka sygnału
• dynamiczna kompensacja zmian temperatury
• kontrola strefy podejścia
• współpraca z: kontrolerami systemu ABAX 2 (ACU-220 i ACU-280) oraz retransmiterem ARU-200; kontrolerami systemu ABAX (ACU-120 i ACU-270), centralą INTEGRA 128-WRL oraz retransmiterem ARU-100
• zasięg komunikacji radiowej w otwartej przestrzeni: w ABAX 2: do 2000 m (z ACU-220) / do 1600 m (z ACU-280); w ABAX: do 500 m

Przeznaczenie

Czujka AOD-210 przeznaczona jest do pracy w ramach dwukierunkowego bezprzewodowego systemu ABAX 2/ABAX – na zewnątrz, jak i wewnątrz chronionych pomieszczeń, gdzie panują specyficzne warunki środowiskowe (np. hale). Czujka jest zgodna z wymaganiami EN 50131 Grade 2 (dla zastosowań wewnętrznych).

Opis

Wykorzystanie dwóch torów detekcji (PIR + MW), w połączeniu z zaawansowaną cyfrową obróbką sygnału oraz dynamiczną kompensacją temperatury, zapewnia skuteczne wykrywanie ruchu. Urządzenie może również chronić strefę podejścia, a także realizować funkcję Pet – odporności na ruch zwierząt domowych (do 20 kg). AOD-210 nadzoruje układ detekcji ruchu i sygnalizuje ewentualne nieprawidłowości w jego działaniu. Czujka charakteryzuje się wysoką odpornością na fałszywe alarmy.

AOD-210 posiada wbudowane czujniki: temperatury oraz zmierzchu (z regulacją czułości), które umożliwiają zastosowanie jej w systemach alarmowych z automatyką domową – bez konieczności instalowania dodatkowych rozwiązań. Wskaźniki LED sygnalizują naruszenia w trybie testowym, ułatwiając tym samym proces testowania czujki.

Konfiguracja urządzenia, jak i aktualizacja oprogramowania odbywają się zdalnie. W systemie ABAX 2 komunikacja radiowa szyfrowana jest w standardzie AES.

Czujka posiada obudowę z poliwęglanu (klasa szczelności IP54), na której można zamontować daszek ochronny HOOD C (koloru białego) lub HOOD C GY (koloru szarego). Konstrukcja czujki AOD-210 umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Jeśli urządzenie ma być odchylone w pionie lub w poziomie, należy zastosować specjalne uchwyty z zestawu BRACKET C (białego) lub BRACKET C GY (szarego): kątowy lub kulowy. Czujkę wyposażono w ochronę sabotażową, przed otwarciem i oderwaniem od podłoża.

Urządzenie zasilane jest baterią CR123A 3 V. Cechuje się niskim poborem energii, a dostępny tryb ECO (tylko w ABAX 2) dodatkowo umożliwia wydłużenie czasu pracy czujki – nawet czterokrotnie.

AOD-210 dostępna jest w dwóch wersjach kolorystycznych: białej (AOD-210) i szarej (AOD-210 GY).

Specyfikacja techniczna

• Czas pracy na baterii (w latach): do 2
• Wykrywalna prędkość ruchu: 0,3...3 m/s
• Zakres temperatur pracy: -40°C...+55°C
• Zalecana wysokość montażu: 2,4 m
• Maksymalny pobór prądu: 30 mA
• Masa: 182 g
• Maksymalna wilgotność: 93±3%
• Pasmo częstotliwości pracy: 868,0 ÷ 868,6 MHz
• Bateria: CR123A 3V
• Pobór prądu w stanie gotowości: 75 µA
• Wymiary: 65 x 138 x 58 mm
• Klasa środowiskowa wg EN50130-5: IIIa
• Spełniane normy: EN50131-1, EN50130-4, EN50130-5
• Dokładność pomiaru temperatury: ±1°C
• Częstotliwość mikrofali: 24,125 GHz
• Stopień zabezpieczenia wg EN50131-2-4: Grade 2
• Czas rozruchu: 40 s
• Stopień ochrony IP: IP54
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-120: do 500 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-270: do 500 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-220: do 2000 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-280: do 1600 m
• Pomiar temperatur w zakresie: -40°C...+55°C
• Obszar detekcji: 16 m x 16 m, 90°
