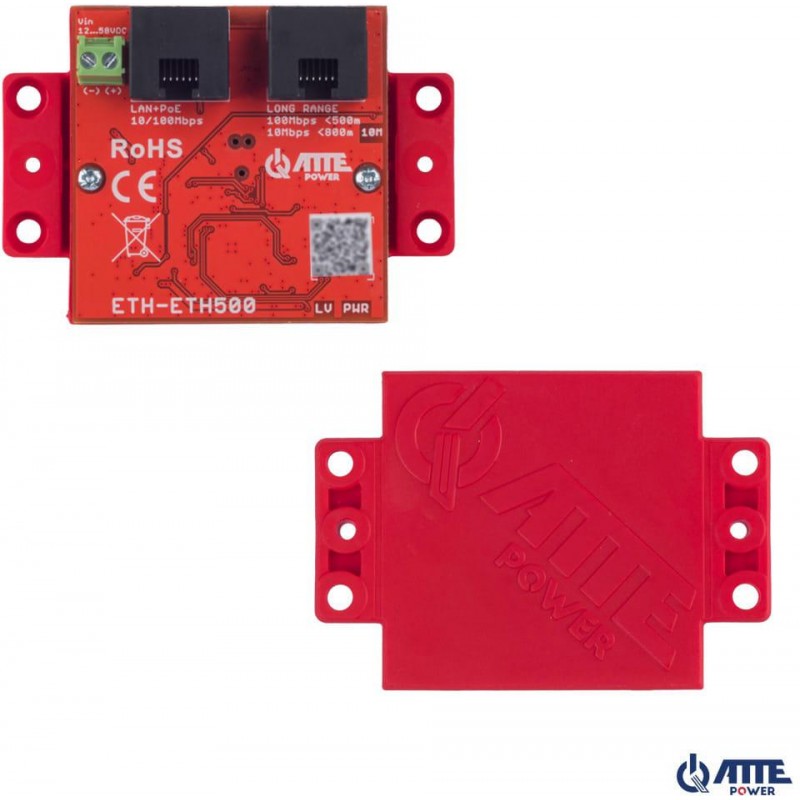

Zestaw konwerterów ATTE ETH-ETH500-SET

Przeznaczenie:

ETH-ETH500-SET jest zestawem konwerterów zwiększających zasięg sieci LAN z POE. Zainstalowany pomiędzy dowolnym switchem PoE, a kamerą IP zasilaną z PoE pozwala na zwiększenie zasięgu sieci nawet do 800m z użyciem standardowego przewodu UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w oddalonych miejscach, gdzie instalacja dodatkowego okablowania jest niemożliwa bądź nieopłacalna. Stanowi ekonomiczną alternatywę dla okablowania opartego o światłowód oraz oddzielną linie zasilania. Sprawdzi się w instalacjach na rozległych terenach jak i w miejscach gdzie system monitoringu ma charakter tymczasowy gdzie koszt przygotowania okablowania ma istotne znaczenie.

Moduł ETH-ETH500 zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem przewodu UTP, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-ETH500 wraz z podpiętą kamerą. Maksymalna długość przewodów w torze LONG RANGE to 800m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.



Montaż na kilka sposobów:

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Umożliwia to instalację urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

• z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
• poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
• z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
• z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35



Przykłady zastosowań:

• Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 250m UTP kat.5,
• Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 500m UTP kat.,
• Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 800m UTP kat.,
• Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 250m UTP kat.5 dla 3 kamer,
• Przykład zastosowania ETH-500-SET jako ekstender sieci LAN+PoE do 500m UTP kat.5 dla 2 kamer,
• Przykład zastosowania ETH-500-SET jako ekstender sieci LAN do 800m UTP kat.,
• Przykład zastosowania APT-4-11 jako ekstender z ETH-ETH500-SET

Specyfikacja techniczna:

• Całkowita ilość portów: 4 Port PoE, 2 Listwy śrubowe
• Porty PoE IN/OUT: LAN + PoE
• Porty LAN 10/100Mbps: LAN + PoE, LAN + PoE LONG RANGE
• Porty LAN Long Range: LAN + PoE LONG RANGE
• Napięcie wejściowe: Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
• Napięcie wyjściowe PoE: Vout = Vin
• Pobór mocy: 1,35 W (cały tor)
• Długość przewodu toru Long Range: <250m - UTP 100 Mbps Maksymalna moc 50 W PoE <500m - UTP 100 Mbps Maksymalna moc 25 W PoE <800m - UTP 10 Mbps Maksymalna moc 15 W PoE
• Sygnalizacja przepustowości LAN: LED 10Mb – transmisja LAN w torze LONG RANGE z prędkością 10Mbps
• Sygnalizacja zasilania: LED PWR (biały) - obecność zasilania
• Sygnalizacja PoE: LED port RJ45 (żółty) - obecność zasilania PoE
• Sygnalizacja transmisji: LED port RJ45 (zielony) - link i transmisja danych w torze LAN
• Zakres temperatur pracy: -25°C...+65°C
• Wymiary (S x W x G): 51(73) x 51 x 21 mm
• Waga: 0,026 kg
• Stopień ochrony: IP20
• Konstrukcja obudowy: Uniwersalna podstawa montażowa
• Montaż: Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
• Kod EAN: 5902143691471
• Kod PKWiU: 26.30.23.0
• Kod HS: 8517 62
• Kod CN2020: 8517 62 00
