SWITCH ZEWNĘTRZNY 8-PORTOWY POE DO 8 KAMER IP ATTE IP-8-20-L2

Zestaw do 8 kamer IP, w obudowie zewnętrznej ABOX-L2, zasilacz 96W, switch PoE 10 portowy (8xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-8-20-L2

Przeznaczenie

IP-8-20-L2 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

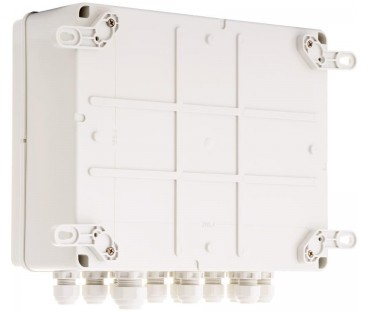

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej

Najważniejsze cechy i funkcje:

• obsługa kamer 4K Ultra HD
• możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 40W mocy na portach PoE (LAN_1 do LAN_8)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (>90%)
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
• pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20
• w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
• opcjonalny adapter ADD-PMAL umożliwa łatwy montaż obydowy na słupach lub latarniach (sprzedawany oddzielnie)

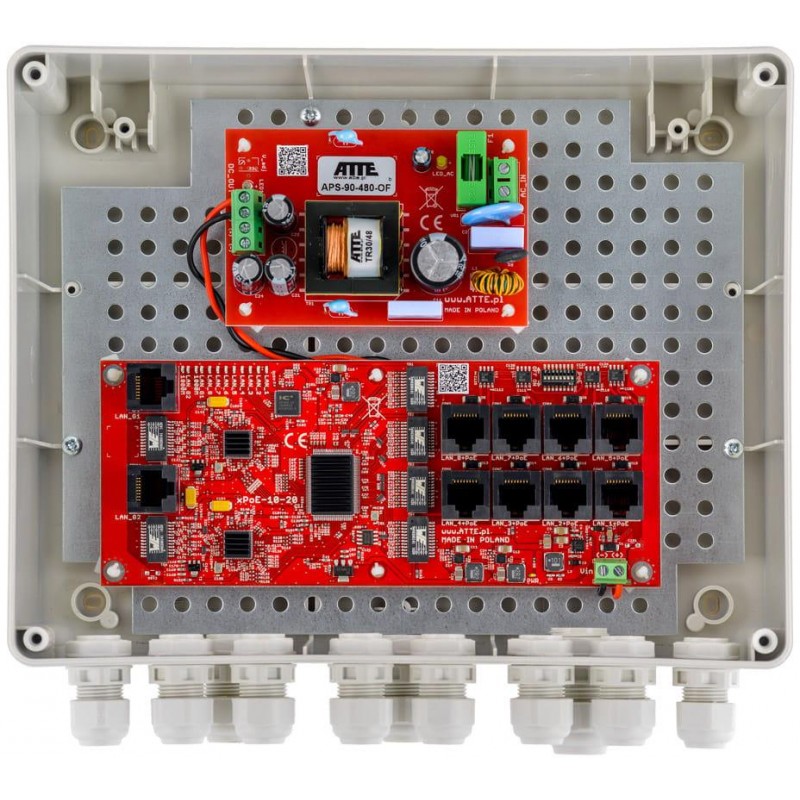

W skład zestawu wchodzą:

• 1x obudowa ABOX-L2
• 1x zasilacz APS-90-480-OF
• 1x switch xPoE-10-20-OF

Specyfikacja techniczna

• Porty LAN: 10 portów RJ45(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
• Obsługiwane odbiorniki PoE (standard / moc max): 802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC) 802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE - do 40W LAN_1...LAN_8
• Wyjścia PoE (standard / tryb zasilania): LAN_1...LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-)
• Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem): LAN_1...LAN_8 0,75A / elektroniczny (auto-powrót)
• Mikroprzełączniki SW1 (DIP switch): przełączniki 1...8 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_8
• Zasilacz sieciowy (rodzaj / typ): impulsowy SMPS / APS-90-480-OF
• Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
• Zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C, wymaga restartu
• Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia: 180...240VAC / T3,15A bezpiecznik topikowy F1
• Moc wyjściowa zasilacza (ciągła): 96W
• Sprawność zasilacza: 92% @90W
• Napięcie wyjściowe zasilacza (zasilania kamer PoE): 48V +/-2%
• Montaż obudowy: naścienny, uchwyty montażowe
• Montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8mm w rastrze 10,8mm
• Zakres temperatur pracy: -25°C...+40°C
• Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe): ABOX-L2 / tworzywo / RAL7035 szary / dławnice 10xM16 oraz 1xM20
• Wymiary / masa netto / stopień ochrony: 240x190x90mm / 1kg / IP56
