SWITCH 5-PORTOWY POE

ATTE IPB-5-10-S4

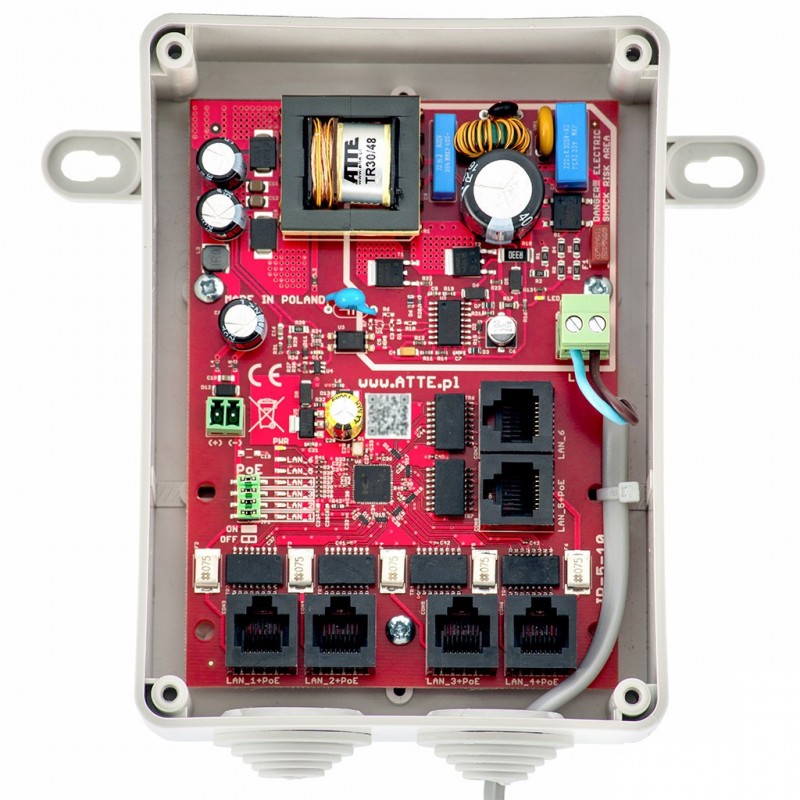

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-S4, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), zasilanie PoE po 4 parach, zintegrowany zasilacz 55V 90W

Najważniejsze cechy

• niewielkie rozmiary
• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 40W mocy na pojedynczy port PoE (sumarycznie 90W budżetu mocy)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność zintegrowanego zasilacza (>90%)
• dodatkowe złącze śrubowe ułatwia "podebranie" zasilania 55VDC do innych urządzeń
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie gumowe zaślepk: 2x29mm
• możliwość wprowadzenia przewodów z zarobionymi wtykami (po nacięciu zaślepki)

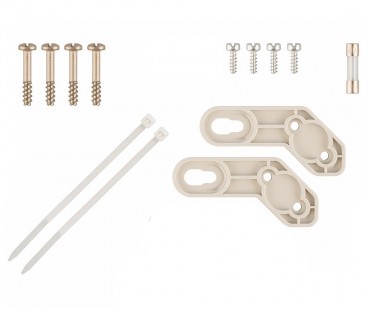

• w komplecie kabel zasilający oraz 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55

Opis

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-S4, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), zasilanie PoE po 4 parach, zintegrowany zasilacz 55V 90W

Przeznaczenie

IPB-5-10A-S4 został zaprojektowany jako kompletne, zintegrowane rozwiązanie zasilania niewielkich systemów telewizji przemysłowej IP. Urządzenie nadaje się do montażu zaraz po wyjęciu z pudełka, a obudowa o klasie odporności IP55 daje swobodę montażu wewnątrz, lub na zewnątrz budynku. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Wersja "Basic" (IPB) oznacza, że urządzenie należy do linii produktów o podstawowej funkcjonalności i możliwie prostej konstrukcji.

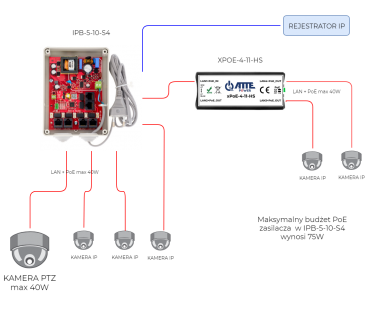

Przykładowa konfiguracja IPB-5-10-S4 z wyniesionym punktem kamerowym

Specyfikacja

• Porty LAN: 6 portów RJ45 10/100Mbps(5xLAN+PoE, 1xUplink)
• Obsługiwane odbiorniki PoE (standard / moc max): 802.3af - do 15,4W LAN_1...LAN_5 802.3at - do 30W LAN_1...LAN_5 PoE PASSIVE - do 36W LAN_1...LAN_5
• Wyjścia PoE (standard / tryb zasilania): LAN_1...LAN5 PoE PASSIVE, mode B (4,5+) (7,8-)
• Zworki PoE ON/OFF: zasilanie PoE na portach LAN_1...LAN_4
• Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem): LAN_1...LAN_5 0,75A / polimerowe (wymaga restartu zasilania)
• Zasilacz sieciowy (rodzaj / typ): impulsowy / zintegrowany
• Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
• Zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C, wymaga restartu
• Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia: 180...240VAC / T3,15A bezpiecznik topikowy F1
• Moc wyjściowa zasilacza (ciągła): 75W
• Sprawność zasilacza: 91% @75W
• Napięcie wyjściowe zasilacza (zasilanie kamer PoE): 48V +/- 2%, dostępne także na złączu śrubowym "(+) (-)"
• Montaż obudowy: naścienny, uchwyty montażowe
• Zakres temperatur pracy: -25°C...+40°C
• Obudowa (typ / materiał / kolor / przepusty kablowe): ABOX-S4 / tworzywo / RAL7035 szary / zaślepka gumowa 2x29mm
• Wymiary / waga / stopień ochrony: 150x110x70mm / 0,43kg / IP55
