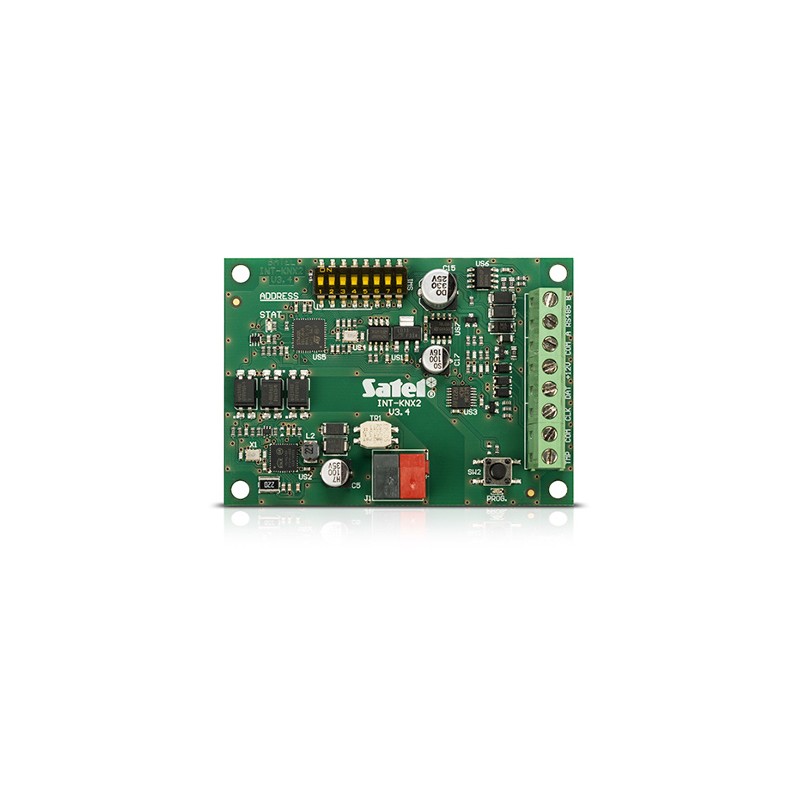

Moduł integracji

z systemem KNX SATEL INT-KNX-2

NAJWAŻNIEJSZE CECHY

• sterowanie urządzeniami wykonawczymi (aktorami) KNX za pomocą systemu INTEGRA
• bezpośrednie podłączanie do magistrali KNX
• elektronika zaprojektowana zgodnie z wymaganiami norm dla urządzeń systemu KNX

PRZEZNACZENIE

INT-KNX-2 to moduł w formie ekspandera, umożliwiający połączenie funkcjonalności zaawansowanego systemu alarmowego opartego na centrali INTEGRA z systemem KNX.

OPIS

Połączenie elastyczności systemu INTEGRA z szeroką gamą urządzeń KNX rozszerza możliwości obu instalacji. Rozwiązanie to wiąże się również z oszczędnościami. Możliwość wykorzystania manipulatorów systemu alarmowego do sterowania urządzeniami KNX eliminuje konieczność zakupu drogich paneli sterujących KNX. Moduł INT-KNX-2 umożliwia sterowanie aktorami za pomocą centrali, istnieje także możliwość zwrotnego przekazania informacji z systemu KNX do centrali. Do montażu nie jest wymagany moduł BTM - INT-KNX-2 wyposażony jest bowiem w gniazdo KNX, za pomocą którego podłączany jest bezpośrednio do magistrali KNX. Konfiguracji ustawień modułu dokonuje się w komputerze z zainstalowanym programem DLOADX. Moduł może być montowany w obudowie razem z centralą lub poza w uniwersalnej obudowie OPU-1 A.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania (±15%): 12 V DC
• Zakres temperatur pracy: -10 °C...+55 °C
• Pobór prądu w stanie gotowości: 43 mA
• Maksymalny pobór prądu: 50 mA
• Masa: 32 g
• Maksymalna wilgotność: 93±3%
• Wymiary: 80 x 57 mm
• Klasa środowiskowa wg EN50130-5: II
