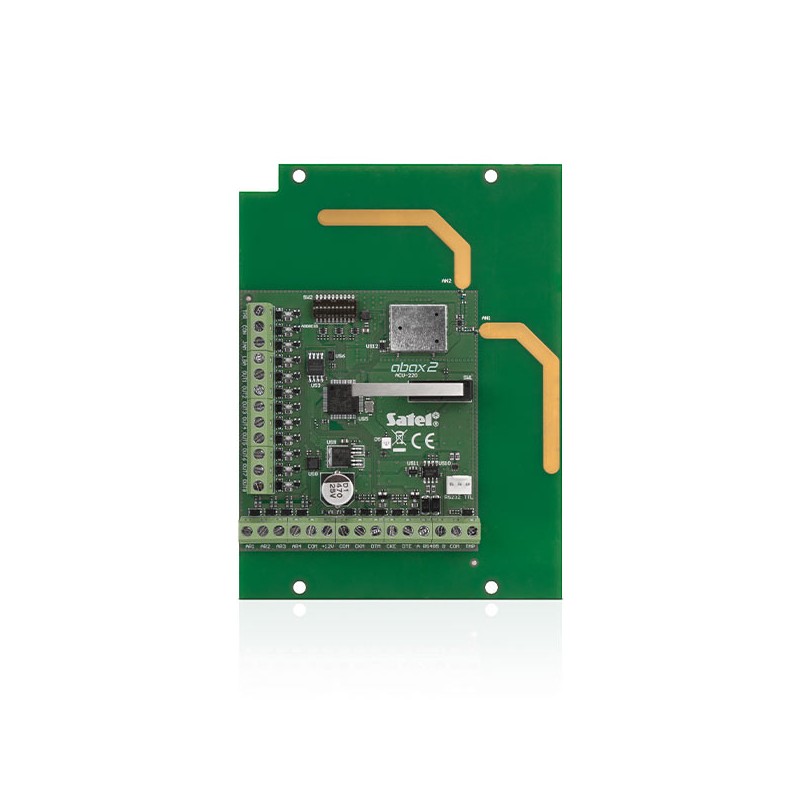

KONTROLER SYSTEMU BEZPRZEWODOWEGO SATEL ABAX 2 - ACU-220

Najważniejsze cechy

• dwukierunkowa komunikacja radiowa w paśmie 868 MHz – 4 kanały
• zasięg do 2000 m w terenie otwartym
• obsługa do 48 urządzeń bezprzewodowych
• obsługa manipulatorów bezprzewodowych: INT-KWRL2 – do 4, VERSA-KWRL2 – do 6
• obsługa do 256 pilotów bezprzewodowych APT-200
• współpraca z centralami z rodzin INTEGRA, INTEGRA Plus i VERSA – podłączenie do magistrali komunikacyjnej
• opcja pracy autonomicznej lub z dowolną centralą alarmową / sterownikiem
• 8 wyjść programowalnych
• 4 wejścia programowalne

Przeznaczenie

ACU-220 wykorzystuje pasmo radiowe 868 MHz, w którym wydzielone zostały 4 kanały. Komunikacja między elementami systemu ABAX 2 jest szyfrowana (standard AES) i dwukierunkowa - wszystkie transmisje są potwierdzane. Kontroler współpracuje z centralami z rodzin INTEGRA, INTEGRA Plus oraz VERSA (połączenie przez magistralę komunikacyjną), umożliwiając rozbudowę systemu alarmowego o urządzenia bezprzewodowe. Możliwa jest też praca z innymi, dowolnymi centralami alarmowymi, sterownikami automatyki (przy wykorzystywaniu wejść i wyjść programowalnych modułu) lub autonomicznie.

Opis

ACU-220 spełnia wysokie wymagania Grade 2 normy EN 50131.

Zaletą kontrolera jest doskonały zasięg transmisji, który wynieść może nawet 2000 m w terenie otwartym - w zależności od urządzenia współpracującego z kontrolerem i warunków ich pracy. Tak dobre parametry komunikacji uzyskano dzięki zastosowaniu nowoczesnego układu radiowego oraz dywersyfikacji anten. W zależności od poziomu odbieranego sygnału radiowego ACU-220automatycznie wybiera optymalną antenę, która zostanie użyta do odebrania transmisji.

Konfigurowanie ustawień systemu odbywa w zainstalowanym na komputerze programie ABAX 2 Soft, który posiada również szerokie możliwości diagnostyczne. W przypadku pracy z centralami INTEGRA, INTEGRA Plusoraz VERSA – konfiguracja odbywa się w programie DLOADX lub przy pomocy manipulatora. Zmiana ustawień, jak również aktualizacja oprogramowania zalogowanych urządzeń bezprzewodowych odbywa się drogą radiową, bez konieczności ich demontażu.

• zgodność z wymaganiami EN 50131 Grade 2
• dwukierunkowa komunikacja radiowa w paśmie 868 MHz – 4 kanały
• zasięg do 2000 m w terenie otwartym
• obsługa do 48 urządzeń bezprzewodowych
• obsługa manipulatorów bezprzewodowych: INT-KWRL2 – do 4, VERSA-KWRL2 – do 6
• obsługa do 256 pilotów bezprzewodowych APT-200
• współpraca z centralami z rodzin INTEGRA, INTEGRA Plus i VERSA – podłączenie do magistrali komunikacyjnej
• opcja pracy autonomicznej lub z dowolną centralą alarmową / sterownikiem: 8 wyjść programowalnych; 4 wejścia programowalne
• 4 wyjścia sygnalizujące stan kontrolera i podłączonych urządzeń bezprzewodowych
• dywersyfikacja anten – automatyczny wybór anteny, która zostanie użyta do odbioru transmisji, w zależności od poziomu sygnału odbieranego
• programowanie ustawień kontrolera za pośrednictwem: menu serwisowego centrali lub oprogramowania DLOADX - przy współpracy z centralami z rodzin INTEGRA, INTEGRA Pluslub VERSA; programu ABAX 2 Soft – gdy kontroler pracuje jako uniwersalny moduł urządzeń bezprzewodowych (autonomicznie lub z dowolną centralą/sterownikiem)
• aktualizacja oprogramowania kontrolera bez konieczności jego demontażu
• zdalna konfiguracja i aktualizacja urządzeń zarejestrowanych do kontrolera
• ochrona sabotażowa
• zasilanie: 12 V DC

Specyfikacja techniczna

• Napięcie zasilania (±15%): 12 V DC
• Wymiary obudowy: 126 x 158 x 32 mm
• Wymiary płytki elektroniki: 103 x 139 mm
• Zakres temperatur pracy: -10°C...+55°C
• Pobór prądu w stanie gotowości: 75 mA
• Maksymalny pobór prądu: 100 mA
• Masa: 222 g
• Maksymalna wilgotność: 93±3%
• Pasmo częstotliwości pracy: 868,0 ÷ 868,6 MHz
• Zasięg komunikacji radiowej (w terenie otwartym): do 2000 m
• Klasa środowiskowa wg EN50130-5: II
• Spełniane normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• Stopień zabezpieczenia wg EN50131-3: Grade 2
• Wyjścia typu OC: 50 mA / 12 V DC
