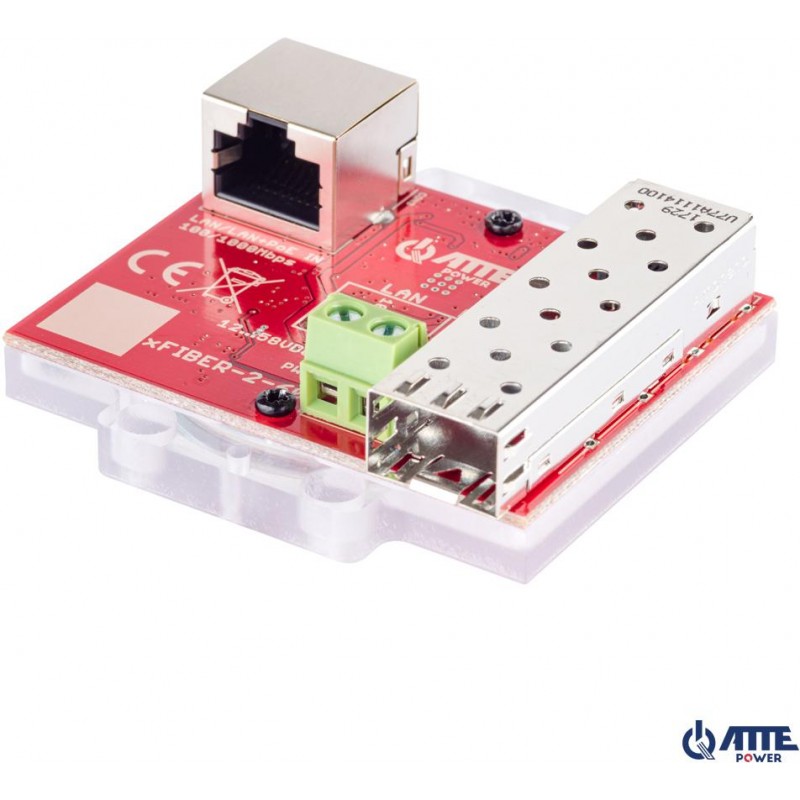

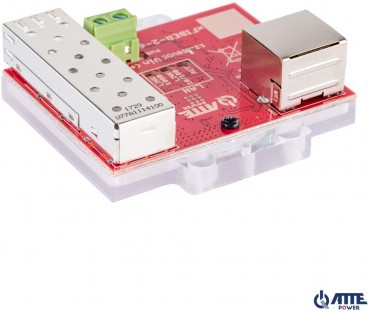

Gigabitowy media konwerter Ethernet ATTE xFIBER‑2‑60

Przeznaczenie

Najważniejsze cechy:

• autonegocjacja 10/100/1000 na porcie LAN
• zasilanie przez złącze śrubowe (Vin) lub z innego switcha PoE 802.3af lub PoE PASSIVE
• szeroki zakres napięcia wejściowego
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• bardzo niski pobór mocy (< 1,5W)
• niewielkie rozmiary modułu

xFIBER-2-60 jest gigabitowym konwerterem Ethernet - SFP dedykowanym do systemów telewizji przemysłowej IP. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi).

Moduł może być zasilany poprzez złącze śrubowe lub bezpośrednio ze switcha PoE pracującego w standardzie 802.3af lub PASSIVE.

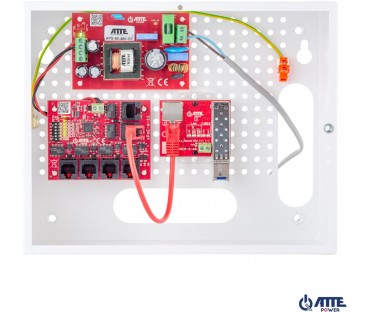

Niewielkie rozmiary umożliwiają zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej

Uwaga!

• wkładki SFP neleży zakupić oddzielnie (ATTE nie posiada wkładek w ofercie)
• nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX

Specyfikacja techniczna

• Porty LAN: 1 port RJ45 Gigabit 10/100/1000Mbps (auto MDI-MDIX, autonegocjacja)
• Porty SFP: 1 slot SFP Gigabit IEEE 802.3z
• Funkcje portów: LAN+PoE IN:
• WEJŚCIE PoE (zasilanie konwertera): PASSIVE lub 802.3af
• CON1 Vin (+) (-):
• WEJŚCIE ZASILANIA
• Napięcie zasilania: LAN+PoE IN:
• 35...56 VDC
• CON1 Vin (+) (-):
• 12 ... 58 VDC
• Zabezpieczenia portów: LAN / LAN+PoE IN, CON1 Vin (+) (-):
• Zabezpieczenie przepięciowe

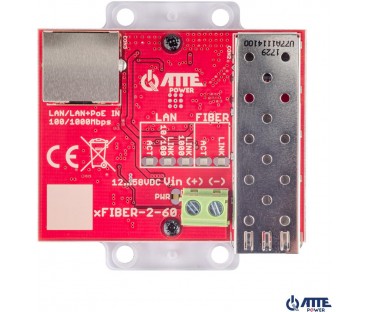

• Sygnalizacja pracy (zasilanie): PWR (biały) - obecność zasilania
• Sygnalizacja pracy (port SFP): FIBER ACT (zielony) - aktywność na porcie SFP
• FIBER LINK (zielony) - zestawienie transmisji na porcie SFP
• Sygnalizacja pracy (port LAN): LAN ACT (zielony) - aktywność na porcie LAN
• LAN LINK 10/100 (zielony) - zestawienie transmisji na porcie LAN (10/100 Mbps)
• LAN LINK 1000 (zielony) - zestawienie transmisji na porcie LAN (Gigabit 1000 Mbps)
• Konstrukcja obudowy: Poliwęglan
• Montaż: Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• Temperatura pracy: -25°C...+65°C
• Stopień ochrony: IP20
• Wymiary: 61 x 61 x 21 mm
• Waga: 0,04 kg
