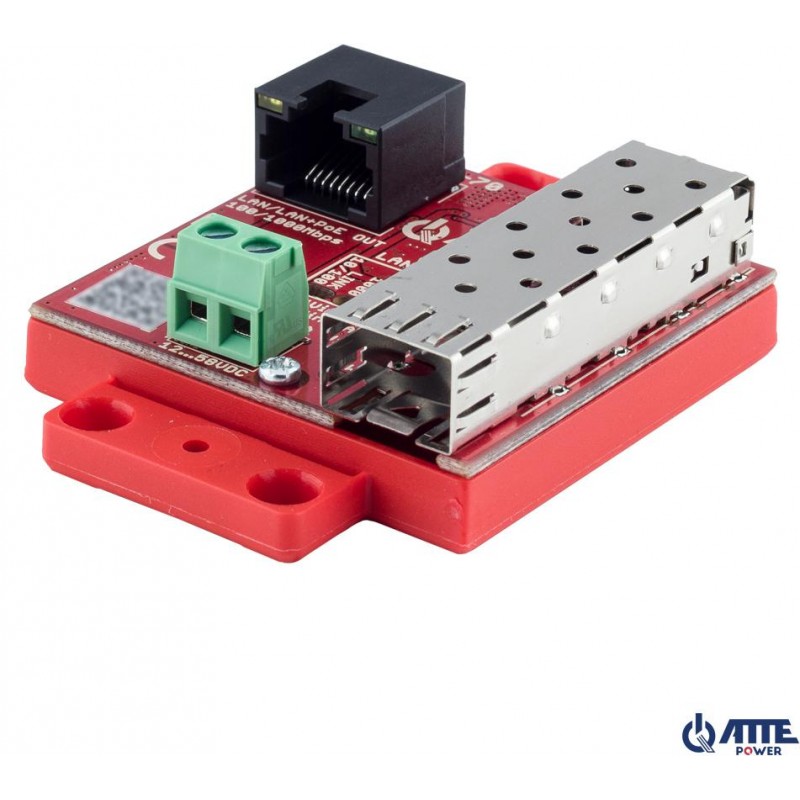

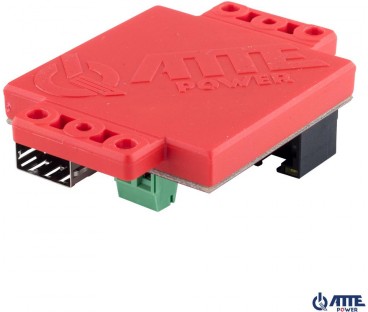

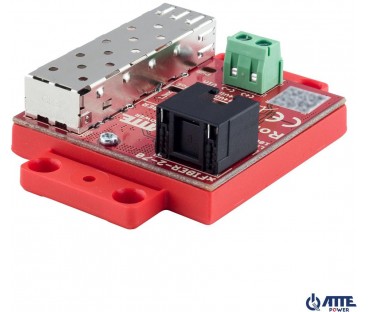

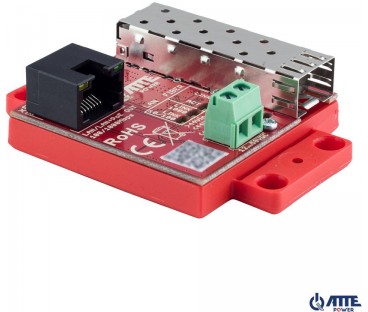

Gigabitowy media konwerter Ethernet ATTE xFIBER‑2‑70 (PoE OUT)

Najważniejsze cechy:

• autonegocjacja 10/100/1000 na porcie LAN + PoE
• zasilanie przez złącze śrubowe (Vin)
• szeroki zakres napięcia wejściowego
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• bardzo niski pobór mocy (< 1,5W)
• niewielkie rozmiary modułu

xFIBER-2-70 jest gigabitowym konwerterem Ethernet - SFP dedykowanym do systemów telewizji przemysłowej IP. Pozwala na zmianę medium transmisyjnego ze skrętki miedzianej UTP na światłowód i odwrotnie. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi).



W połączeniu z zasilaczami APS/AUPS oraz ekstenderami APT/xPoE umożliwia łatwą budowę punktów dystrybucyjnych dla rozległych instalacji CCTV opartych o okablowanie światłowodowe.



Moduł może być zasilany wyłącznie poprzez złącze śrubowe napięciem z zakresu 12-58VDC.

Port gigabit LAN może obsługiwać urządzenia zasilane z PoE pracujące w standardzie 802.3af/at oraz PASSIVE (dla Vin >44VDC). Po podłączeniu odbiornika następuje automatyczna identyfikacja i wybór odpowiedniego standardu zasilania PoE.



Niewielkie rozmiary umożliwiają zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.



Uwaga!

• wkładki SFP należy zakupić oddzielnie (ATTE nie posiada wkładek w ofercie)
• nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX
• Porty LAN 1 port RJ45 Gigabit 10/100/1000Mbps + PoE (auto MDI-MDIX, autonegocjacja)
• Porty SFP 1 slot SFP Gigabit IEEE 802.3z
• Funkcje portu LAN dla Vin <44V DC
• LAN 10/100/1000Mbps
• Funkcje portu LAN dla Vin 44 – 58 V DC LAN 10/100/1000Mbps + PoE
• Automatyczny wybór:
• 802.3 AF do 15,4W
• 802.3 AT do 30W
• PASSIVE do 40W @56V PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
• Napięcie zasilania CON1 Vin (+) (-):
• 12 ... 58 VDC
• Zabezpieczenia portów LAN , CON1 Vin (+) (-):
• Zabezpieczenie przepięciowe
• Sygnalizacja pracy (zasilanie) PWR (biały) - obecność zasilania
• Sygnalizacja pracy (port SFP) FIBER ACT (zielony) - aktywność na porcie SFP
• FIBER LINK (zielony) - zestawienie transmisji na porcie SFP
• Sygnalizacja pracy (port LAN) LAN LINK 10/100 (zielony) - zestawienie transmisji na porcie LAN (10/100 Mbps)
• LAN LINK 1000 (zielony) - zestawienie transmisji na porcie LAN (Gigabit 1000 Mbps)
• Sygnalizacja pracy (port LAN + PoE) LAN ACT (zielony) - aktywność na porcie LAN
• LAN LED (żółta) - obecność zasilania PoE
• Konstrukcja obudowy Podstawa montażowa uniwersalna
• Montaż Kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni
• Temperatura pracy -25°C...+65°C
• Stopień ochrony IP20
• Wymiary 51 x 51(73) x 21 mm
• Waga 0,029 kg
