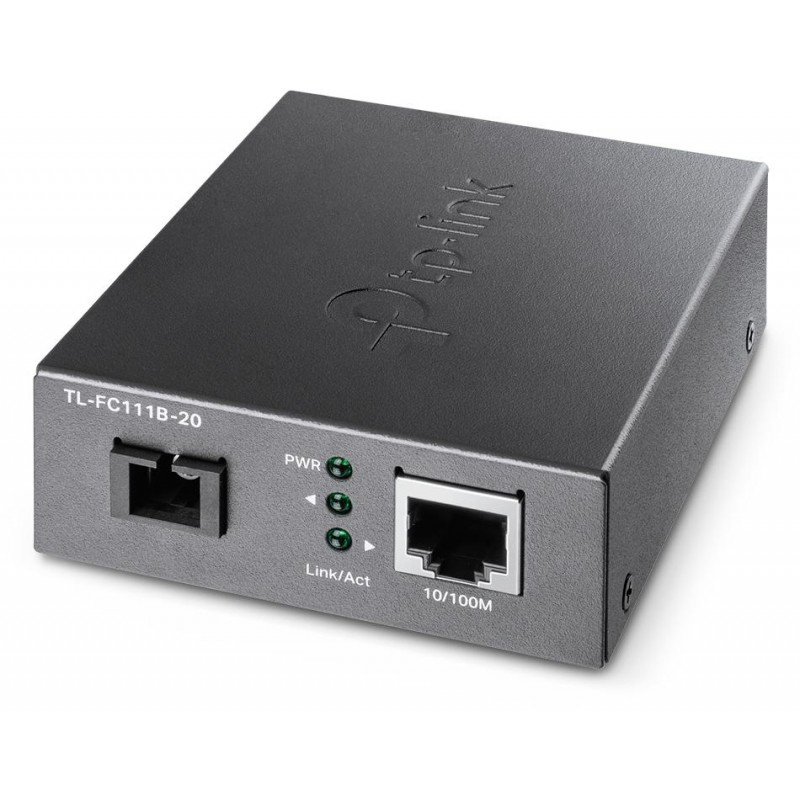

MEDIA KONWERTER WDM TP-LINK TL-FC111B-20

Najważniejsze cechy

• Zgodność ze standardami 802.3u 10/100Base-TX, 100Base-FX
• Autonegocjacja w trybie półdupleksu i pełnego dupleksu
• Obsługa technologii WDM umożliwiającej przesyłanie oraz odbieranie danych na jednym włóknie światłowodowym
• Zwiększenie zasięgu transmisji światłowodowej do 20 km

Zastosowanie produktu

TL-FC111B-20 to media konwerter 100M, który zapewnia dostęp do portu RJ-45 100M oraz portu światłowodowego 100M ze złączem SC, przetwarzające sygnały elektryczne na sygnały optyczne i odwrotnie. Urządzenie może być zatem stosowane do użytku komercyjnego, np. w celu zapewnienia długodystansowej transmisji danych na potrzeby monitorowania bezpieczeństwa parku czy w sieciach bezprzewodowych.

Działanie urządzenia

Dzięki wykorzystaniu technologii WDM TL-FC111B-20 zarówno wysyła jak i odbiera dane na jednym włóknie światłowodowym. Pozwala to zaoszczędzić połowę kosztów zwykle przeznaczanych na okablowanie. Urządzenie wysyła sygnały, których fala ma długość 1310 nm, a odbiera na fali o długości 1550 nm. W związku z tym długość fali dla urządzenia, do którego podłączony jest konwerter, powinna wynosić odpowiednio 1550 nm w przypadku wysyłania sygnałów, natomiast 1310 nm w przypadku odbierania. Jednym z produktów TP-Link, które są zgodne z konwerterem TL-FC111B-20 jest urządzenie TL-FC111A-20.

Inne funkcje

Konwerter to urządzenie wolnostojące, ale może być także montowanie w szafie rack TP-Link, aby udostępniać funkcję automatycznego krosowania MDI/MDI-X na porcie TX, na którym szybkości połączeń są automatyczne negocjowane w trybie dupleksu.

Specyfikacja techniczna

SIEĆ

• Standardy i protokoły: IEEE802.3, IEEE802.3i, IEEE802.3u

ŚRODOWISKO PRACY

• Dopuszczalna temperatura pracy: 0˚C - 50˚C (32˚F - 122˚F)
• Dopuszczalna temperatura przechowywania: -40˚C - 70˚C (-40˚F - 158˚F)
• Dopuszczalna wilgotność powietrza: 10% - 90% RH, bez kondensacji
• Dopuszczalna wilgotność przechowywania: 5% - 90% RH, bez kondensacji

CECHY SPRZĘTOWE

• Okablowanie sieciowe: 100BASE-Tx: 2-parowa skrętka UTP/STP kat. 5 lub wyższej (≤100 m)
• Zasilanie: Zasilacz zewnętrzny: 5 V/0,6 A
• Diody LED: PWR, Link/Act
• Wymiary (S x G x W): 94,5 x 73 x 27 mm
• Wave Length: 1550 nm TX, 1310 nm RX

ANTENA

• Typ złącza: 1 złącze światłowodowe SC 1 wejście jack RJ45

MEDIA KONWERTER I MODUŁ

• Typ światłowodu: Światłowód jednomodowy 9/125 μm (≤20 km)
