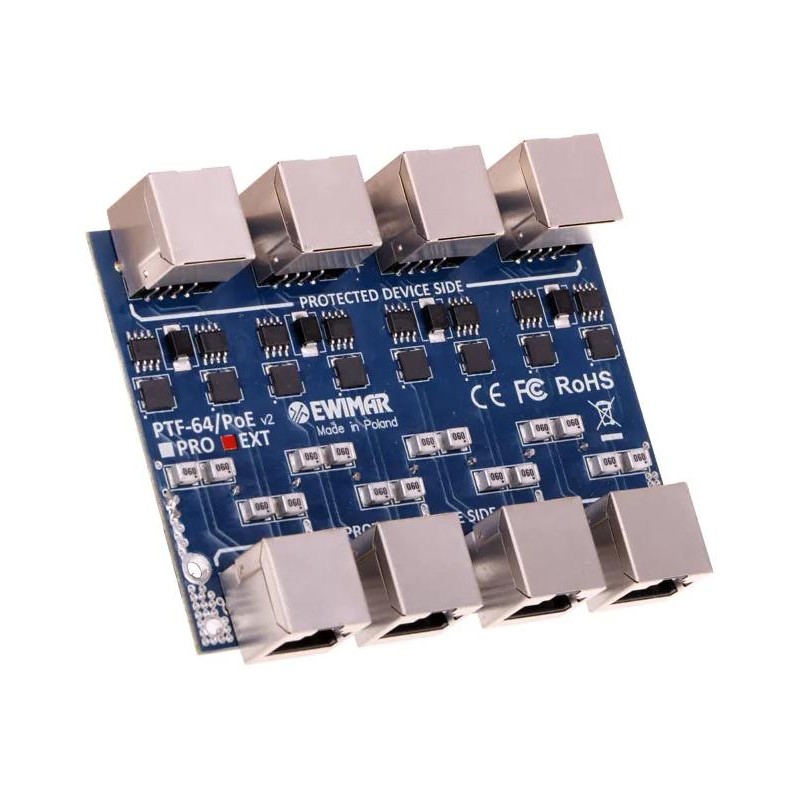

4-kanałowy moduł ogranicznika przepięć sieci LAN Gigabit Ethernet EWIMAR PTF-64-EXT/PoE

Najważniejsze cechy:

• Dedykowany do sieci 100Base-Tx, 1000Base-T/Tx
• Zabezpieczenie 4 kanałów LAN
• Zabezpieczenie 4 kanałów linii PoE - wszystkie standardy do 60W
• Skuteczność ochrony 1kA @ 10/350 μs
• Skuteczność ochrony 2,5kA @ 8/20 μs - na każdą żyłę przewodu
• 3 stopnie ochrony przeciwprzepięciowej (GDT, MOSFET, TVS)
• Wysoka trwałość i skuteczność ochrony dzięki zastosowaniu resetowalnych superszybkich bezpieczników MOSFET
• Zgodność z przewodami UTP, FTP 5 i 6-ej kategorii
• Ekranowane gniazda RJ45
• Montaż: PTU/PTF-6-RACK, PTU/PTF-6-BOX lub PTU/PTF-6-BOX-DIN
• Zalecany do urządzeń LAN montowanych na zewnątrz budynków, słupach i masztach
• Rodzaje złącz wej / wyj: RJ45 / RJ45

Opis

Moduł przeznaczony jest do ochrony gigabitowych sieci LAN, przed skutkami przepięć i wyładowań atmosferycznych. Zbudowany jest w oparciu wielowarstwową płytę PCB ze starannie zaprojektowanymi obwodami drukowanymi, które wraz z wytrzymałymi komponentami o małych gabarytach i dedykowanymi gniazdami 6 kategorii, zapewniają znakomitą jakość transmisji i wysoką wytrzymałość udarową. Każda żyła przewodu jest indywidualnie chroniona przez komponent ochronny o wytrzymałości udarowej 2,5kA (8/20µs), co w połączeniu z jednolitymi ścieżkami o bardzo dużej grubości daje produkt o stabilnych właściwościach ochrony przeciwprzepięciowej.

Niska wartość odbić falowych, obcych przesłuchów i tłumień dla częstotliwości 4 x 250Mhz a także kontynuacja połączenia ekranu przewodów, pozwoliły zakwalifikować moduł PTF-64-EXT do produktów zgodnych ze standardem kategorii 6, co jest istotne dla dużych sieci LAN 1000Base-T i 1000Base-Tx. Pomimo niewykorzystania parametrów jakościowych kategorii 6 w najbardziej popularnych sieciach 1000Base-T, zapas jakościowy parametrów jest istotny dla stabilności ich pracy, ponieważ ilość sygnałów zakłóceniowych wzrasta proporcjonalnie do ilości zgromadzonych przewodów LAN w szafie Rack.

Zastosowana technologia MOSFET drastycznie obniża wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej Un. Oznacza to, że impuls napięciowy dochodzący chronionego urządzenia w czasie przepięcia jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania bez użycia technologii MOSFET. Dodatkowo, w momencie przepięcia zmniejszone jest ryzyko przebicia izolacji transformatorów izolujących LAN w kartach sieciowych, w wyniku wystąpienia różnic potencjałów pomiędzy poszczególnymi urządzeniami LAN.

Dla urządzeń zasilanych za pomocą PoE, została wbudowana niezależna ochrona przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Po stronie chronionej (Device) i niechronionej (Line) zastosowano gniazda RJ-45. Rozwiązanie takie przyspiesza podłączanie przewodów, serwisowanie złożonych paneli ochronnych w szafie Rack oraz ułatwia podłączenie ich do istniejących już instalacji.

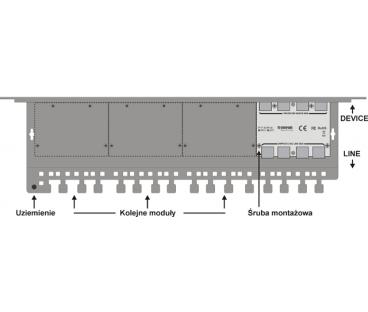

Moduł PTF-64-EXT/PoE instalowany jest w dedykowanej podstawie PTU/PTF-6-RACK, która mieści maksymalnie 4 moduły różnych typów. Dostępne są również gotowe jednolite urządzenia 8-kanałowe i 16-kanałowe ze wszystkimi modułami tego samego typu. Moduł może być również stosowany w małych instalacjach i przykręcany do ściany, po zamontowaniu go w obudowie plastikowej PTU/PTF-6-BOX(DIN).

Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.

Specyfikacja:

• Ilość kanałów LAN 4
• Obsługiwane standardy Ethernet 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
• Zgodność z okablowaniem Cat. 6
• Stosowany z okablowaniem FTP, UTP dowolnej kategorii
• Złącze wejściowe (strona niechroniona) Gniazdo ekranowane RJ-45
• Złącze wyjściowe (strona chroniona) Gniazdo ekranowane RJ-45
• Ilość stopni ochronnych 3 (GDT, MOSFET, TVS)
• Napięcie znamionowe DC (linia-ziemia) UN 90V DC
• Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
• C1: Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
• C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła 2,5kA (max)
• D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp 1kA
• Napięcie znamionowe DC (linia-linia) UN 3,3V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
• B2: Poziom ochrony 1kV/μs (linia-linia) UP <8V
• C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp 0,5kA
• Element odsprzęgający Bezpiecznik MOSFET
• Chronione linie 1-2, 3-6, 4-5, 7-8
• Pojemność (linia-linia) @1MHz 5pF
• Pojemność (linia-ziemia) @1MHz 2-3pF
• Rezystancja szeregowa 6Ω / linię
• Prąd znamionowy IN 300mA / linię
• Linia PoE
• Napięcie znamionowe DC (linia-linia) UN 57V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
• B2: Poziom ochrony 1kV/μs (linia-linia) UP 75V DC
• C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp 0,5kA
• Chronione linie (pary) (1+2)-(3+6), (4+5)-(7+8)
• Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE
• Cechy wspólne
• Wymiary 100 x 75 x 20 (mm)
• Zastosowanie Ochrona urządzeń instalowanych wewnątrz / na zewnątrz
• Sposób montażu PTU/PTF-6-RACK, PTU/PTF-6-BOX lub PTU/PTF-6-BOX-DIN
• Sposób uziemienia Śruby montażowe
• Szczelność obudowy -
• Temperatura pracy -40ºC~60ºC
