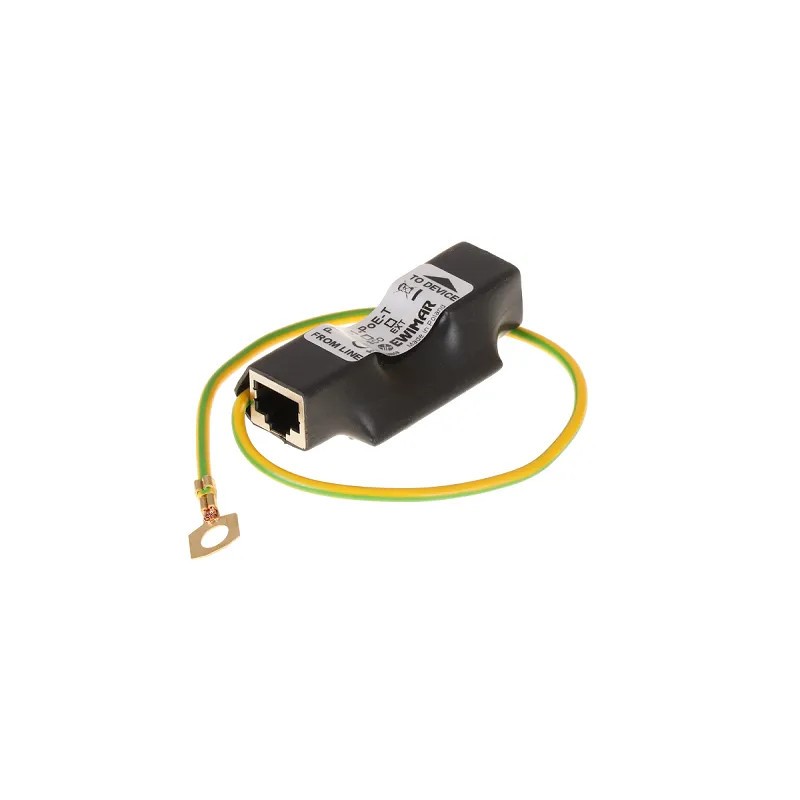

Ogranicznik przepięć sieci LAN serii EXT, PTF-51-EXT/PoE/T w osłonie termokurczliwej – skuteczna ochrona infrastruktury sieciowej przed przepięciami, wyładowaniami i zakłóceniami, zaprojektowana z myślą o stabilnej pracy urządzeń LAN oraz systemów PoE.

Model PTF-51-EXT/PoE/T pomaga ograniczyć ryzyko uszkodzenia switche’y, kamer IP, punktów dostępowych i innych urządzeń końcowych pracujących w sieci przewodowej. To praktyczne rozwiązanie dla instalacji wewnętrznych i zewnętrznych, w których niezawodność transmisji oraz bezpieczeństwo sprzętu mają kluczowe znaczenie.

Dzięki zastosowaniu 3-stopniowego toru ochronnego oraz wsparciu dla standardów Ethernet i PoE, urządzenie zapewnia wysoki poziom zabezpieczenia przy zachowaniu parametrów niezbędnych do poprawnej pracy sieci. Kompaktowa konstrukcja i osłona termokurczliwa ułatwiają montaż w instalacjach, gdzie liczy się trwałość, porządek i skuteczna ochrona.

• Ochrona jednego toru LAN → zabezpieczenie urządzeń końcowych przed skutkami przepięć i wyładowań atmosferycznych.
• Zgodność z PoE → bezpieczna praca instalacji zasilanych przez Ethernet, w tym IEEE 802.3af/at/bt typ 3.
• Wysoka skuteczność ochrony → trzy stopnie zabezpieczenia (GDT, MOSFET, TVS) dla lepszej odporności układu.
• Kompaktowa forma → niewielkie wymiary i osłona termokurczliwa ułatwiają montaż w terenie oraz w szafach instalacyjnych.

Parametry techniczne

• Model: PTF-51-EXT/PoE/T
• Liczba kanałów LAN: 1
• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T
• Kompatybilne okablowanie: FTP, UTP dowolnej kategorii
• Złącze wejściowe (strona niechroniona): gniazdo ekranowane RJ-45
• Złącze wyjściowe (strona chroniona): gniazdo ekranowane RJ-45
• Ilość stopni ochronnych: 3 (GDT, MOSFET, TVS)
• Napięcie znamionowe DC (linia-ziemia) UN: 90 V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110 V DC
• C1: Poziom ochrony 1kV/µs (linia-ziemia) UP: 600 V
• C2: Prąd wyładowczy (8/20µs, linia-ziemia) Imax / żyła: 2,5 kA (max)
• D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp: 1 kA
• Napięcie znamionowe DC (linia-linia) UN: 3,3 V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5 V DC
• B2: Poziom ochrony 1kV/µs (linia-linia) UP: < 8 V
• C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp: 0,5 kA
• Element odsprzęgający: bezpiecznik MOSFET
• Chronione linie: 1-2, 3-6
• Pojemność (linia-linia) @1MHz: 6–15 pF
• Pojemność (linia-ziemia) @1MHz: 1–2 pF
• Rezystancja szeregowa: 6 Ω / linię
• Prąd znamionowy IN: 300 mA / linię
• Napięcie znamionowe DC (linia-linia) UN dla PoE: 57 V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC dla PoE: 64 V DC
• B2: Poziom ochrony 1kV/µs (linia-linia) UP dla PoE: 93 V DC
• C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp dla PoE: 0,5 kA (opcja A), 250 A (opcja B)
• Napięcie znamionowe DC (linia-ziemia) UN dla PoE: 90 V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC dla PoE: 110 V DC
• C1: Poziom ochrony 1kV/µs (linia-ziemia) UP dla PoE: 600 V
• C2: Prąd wyładowczy (8/20µs, linia-ziemia) Imax / żyła dla PoE: 2,5 kA (max)
• Chronione linie (pary): (1+2)-(3+6), (4+5)-(7+8)
• Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
• Straty mocy PoE na obwodach ochronnych:
  • IEEE 802.3af, opcja A: 0,6 W @48 VDC
  • IEEE 802.3af, opcja B: 0,35 W @48 VDC
  • IEEE 802.3at, opcja A: 1,6 W @54 VDC
  • IEEE 802.3at, opcja B: 0,6 W @54 VDC
  • IEEE 802.3bt, Typ 3, opcja AB: 1,2 W @54 VDC
• Wymiary: 65 x 20 x 35 mm

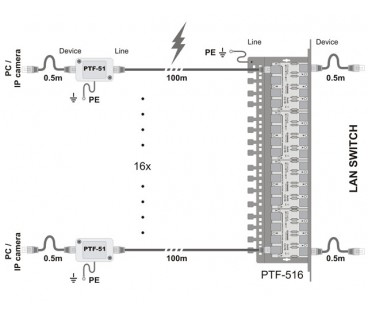

• Zastosowanie: ochrona urządzeń instalowanych wewnątrz i na zewnątrz
• Sposób montażu: obudowa wolnostojąca
• Sposób uziemienia: przewód
• Szczelność obudowy: IP20
• Temperatura pracy: -40ºC ~ 60ºC

PTF-51-EXT/PoE/T to solidny wybór dla instalacji, w których liczy się bezpieczeństwo sprzętu, ciągłość działania i niezawodna ochrona sieci; wybierz sprawdzone rozwiązanie do profesjonalnych wdrożeń LAN i PoE.
