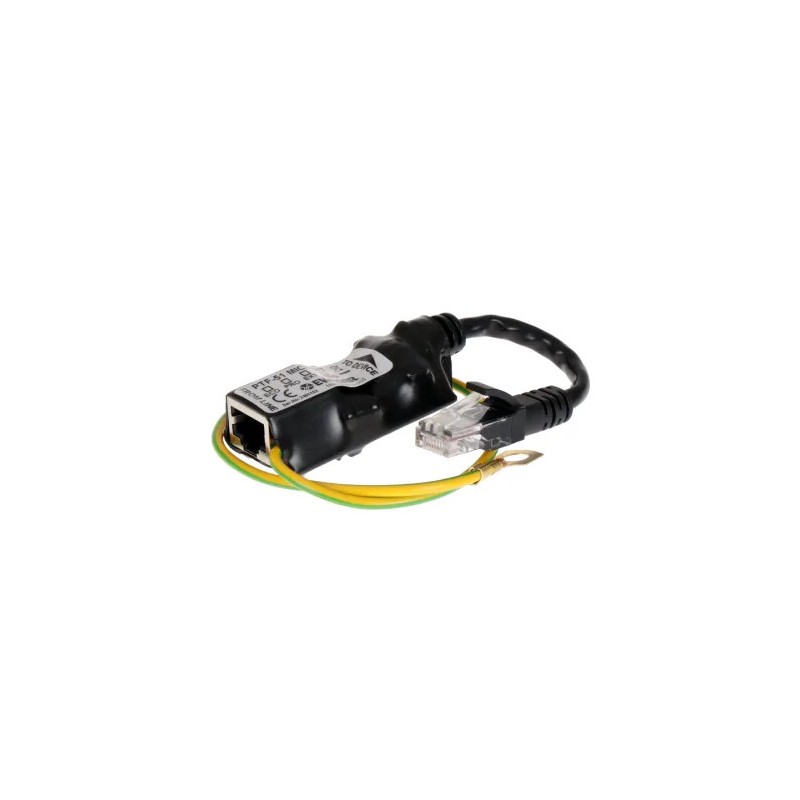

Miniaturowy ogranicznik przepięć PTF-51-EXT/PoE/Micro/T to kompaktowe rozwiązanie do skutecznej ochrony sieci LAN i urządzeń PoE przed skutkami przepięć oraz wyładowań atmosferycznych. Dzięki wielostopniowej konstrukcji zabezpieczającej ogranicza ryzyko awarii infrastruktury sieciowej zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

Urządzenie zostało zaprojektowane z myślą o niezawodnej ochronie transmisji danych przy zachowaniu niskiej pojemności i minimalnego wpływu na pracę sieci. To praktyczny wybór wszędzie tam, gdzie liczy się stabilność działania, bezpieczeństwo sprzętu i ograniczenie kosztów przestojów.

• 3-stopniowa ochrona (GDT, MOSFET, TVS) → lepsze zabezpieczenie urządzeń przed przepięciami i zakłóceniami.
• Obsługa standardów Ethernet 10/100Base-T → bezproblemowa współpraca z typowymi instalacjami sieciowymi.
• Zgodność z PoE IEEE 802.3af/at/bt typ 3 → bezpieczna ochrona linii zasilania i transmisji w systemach PoE, HiPoE oraz UPOE.
• Kompaktowa obudowa i przewód z wtykiem RJ-45 → szybki montaż oraz wygodne zastosowanie w ograniczonej przestrzeni.

Parametry techniczne

• Model: PTF-51-EXT/PoE/Micro/T
• Linia danych: 1 kanał LAN
• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T
• Stosowane okablowanie: FTP, UTP dowolnej kategorii
• Złącze wejściowe (strona niechroniona): gniazdo RJ-45
• Złącze wyjściowe (strona chroniona): przewód z wtykiem RJ-45
• Ilość stopni ochronnych: 3 (GDT, MOSFET, TVS)
• Napięcie znamionowe DC (linia-ziemia), UN: 90 V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia), UC: 110 V DC
• C1: Poziom ochrony 1kV/µs (linia-ziemia), UP: 600 V
• C2: Prąd wyładowczy (8/20µs, linia-ziemia), Imax / żyła: 2,5 kA (max)
• Napięcie znamionowe DC (linia-linia), UN: 3,3 V DC
• Napięcie maksymalne pracy trwałej (linia-linia), UC: 3,5 V DC
• B2: Poziom ochrony 1kV/µs (linia-linia), UP: < 8 V
• C1: Prąd wyładowczy (8/20µs, linia-linia), Iimp: 0,5 kA
• D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia), Iimp: 1 kA
• Element odsprzęgający: bezpiecznik MOSFET
• Chronione linie: 1-2, 3-6
• Pojemność (linia-linia) @1MHz: 6-15 pF
• Pojemność (linia-ziemia) @1MHz: 2-3 pF
• Rezystancja szeregowa: 6 Ω / linię
• Prąd znamionowy IN: 300 mA / linię
• Linia PoE – napięcie znamionowe DC (linia-linia), UN: 57 V DC
• Linia PoE – napięcie maksymalne pracy trwałej (linia-linia), UC: 64 V DC
• B2: Poziom ochrony 1kV/µs (linia-linia), UP: 93 V DC
• C1: Prąd wyładowczy (8/20µs, linia-linia), Iimp: 0,5 kA (opcja A), 250 A (opcja B)
• Linia PoE – napięcie znamionowe DC (linia-ziemia), UN: 90 V DC
• Linia PoE – napięcie maksymalne pracy trwałej (linia-ziemia), UC: 110 V DC
• C1: Poziom ochrony 1kV/µs (linia-ziemia), UP: 600 V
• C2: Prąd wyładowczy (8/20µs, linia-ziemia), Imax / żyła: 2,5 kA (max)
• Chronione linie (pary): (1+2)-(3+6), (4+5)-(7+8)
• Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
• Wymiary: 56 x 29 x 19 mm - bez przewodu
• Zastosowanie: ochrona urządzeń instalowanych wewnątrz / na zewnątrz
• Sposób montażu: obudowa wolnostojąca
• Sposób uziemienia: przewód
• Szczelność obudowy: IP20
• Temperatura pracy: -40ºC~60ºC

To solidny i praktyczny ogranicznik przepięć dla instalatorów oraz użytkowników poszukujących pewnej ochrony infrastruktury sieciowej w wymagających warunkach. Wybierz PTF-51-EXT/PoE/Micro/T, jeśli zależy Ci na bezpieczeństwie sprzętu, stabilnej pracy sieci i ograniczeniu ryzyka kosztownych awarii.
