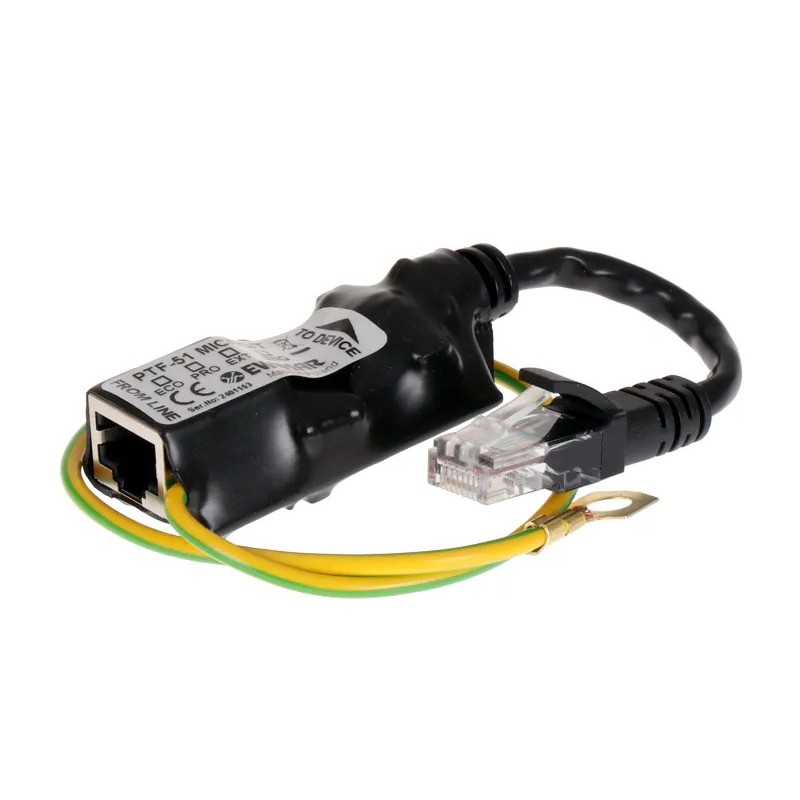

Miniaturowy ogranicznik przepięć do ochrony sieci LAN PTF-51-ECO/PoE/Micro/T to kompaktowe rozwiązanie dla instalacji, w których kluczowe są stabilność transmisji, ochrona urządzeń i niezawodność pracy w systemach CCTV oraz PoE. Urządzenie skutecznie zabezpiecza linie sygnałowe oraz zasilanie PoE przed skutkami przepięć, pomagając ograniczyć ryzyko awarii kamer IP, portów switchy i innych elementów infrastruktury sieciowej.

Model PTF-51-ECO/PoE/Micro/T został zaprojektowany z myślą o instalacjach wewnętrznych, gdzie liczy się szybki montaż, niewielkie gabaryty i wysoka skuteczność ochrony. Dzięki podwójnej ochronie PoE oraz zgodności z popularnymi standardami Ethernet, produkt wspiera bezpieczną pracę nowoczesnych systemów transmisji danych i zasilania.

Najważniejsze zalety

• Ochrona linii sygnałowych i zasilania PoE → większe bezpieczeństwo pracy urządzeń i mniejsze ryzyko przestojów.
• Miniaturowa obudowa → łatwiejsze zastosowanie w miejscach o ograniczonej przestrzeni montażowej.
• Skuteczność ochrony do 100 A → wysoki poziom zabezpieczenia przed przepięciami w praktycznych warunkach instalacyjnych.
• Zgodność z IEEE 802.3af/at/bt-typ 3 → szeroka kompatybilność z nowoczesnymi systemami PoE, w tym HiPoE i UPOE.

Specyfikacja techniczna obejmuje jedną linię LAN oraz obsługę standardów 10Base-T i 100Base-T. Ogranicznik może być stosowany z okablowaniem FTP oraz UTP dowolnej kategorii. Złącze wejściowe po stronie niechronionej stanowi gniazdo RJ-45, a po stronie chronionej zastosowano przewód z wtykiem RJ-45. Układ ochronny jest jednostopniowy, hybrydowy, co wspiera skuteczne tłumienie niepożądanych impulsów.

• Ilość kanałów LAN: 1
• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T
• Stosowany z okablowaniem: FTP, UTP dowolnej kategorii
• Złącze wejściowe (strona niechroniona): gniazdo RJ-45
• Złącze wyjściowe (strona chroniona): przewód z wtykiem RJ-45
• Ilość stopni ochronnych: 1 (hybrydowy)
• Napięcie znamionowe DC (linia-ziemia) UN: 90V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 150V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
• Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła: 100A
• Napięcie znamionowe DC (linia-linia) UN: 3,3V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC
• Poziom ochrony 1kV/μs (linia-linia) UP: 20V
• Prąd wyładowczy (8/20µs, linia-linia) Iimp: 100A
• Element odsprzęgający – chronione linie: 1-2, 3-6
• Pojemność (linia-linia) @1MHz: 6-15 pF
• Pojemność (linia-ziemia) @1MHz: 1-2 pF
• Rezystancja szeregowa: 2,2Ω / linię
• Prąd znamionowy IN: 300mA / linię
• Linia PoE – napięcie znamionowe DC (linia-linia) UN: 57V DC
• Linia PoE – napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC
• Linia PoE – poziom ochrony 1kV/μs (linia-linia) UP: 93V DC
• Linia PoE – prąd wyładowczy (8/20µs, linia-linia) Iimp: 100A
• Linia PoE – napięcie znamionowe DC (linia-ziemia) UN: 90V DC
• Linia PoE – napięcie maksymalne pracy trwałej (linia-ziemia) UC: 150V DC
• Linia PoE – poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
• Linia PoE – prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła: 100A
• Chronione linie (pary): (1+2)-(3+6), (4+5)-(7+8)
• Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
• Wymiary: 55 x 29 x 19 mm, bez przewodu
• Zastosowanie: ochrona urządzeń instalowanych wewnątrz
• Sposób montażu: obudowa wolnostojąca
• Sposób uziemienia: przewód
• Szczelność obudowy: IP20
• Temperatura pracy: -40ºC~60ºC

PTF-51-ECO/PoE/Micro/T to praktyczny wybór dla instalatorów i użytkowników, którzy oczekują pewnej ochrony sieci oraz wysokiej jakości wykonania w kompaktowej formie. Postaw na sprawdzone zabezpieczenie infrastruktury LAN i PoE, aby zwiększyć niezawodność systemu i ograniczyć koszty serwisowe.
