Najważniejsze cechy

• Zabezpiecza linie sygnałowe i zasilanie PoE
• Skuteczność ochrony do 2kA
• Podwójna ochrona PoE
• Miniaturowe gabaryty
• Łatwy w instalacji

Przeznaczenie

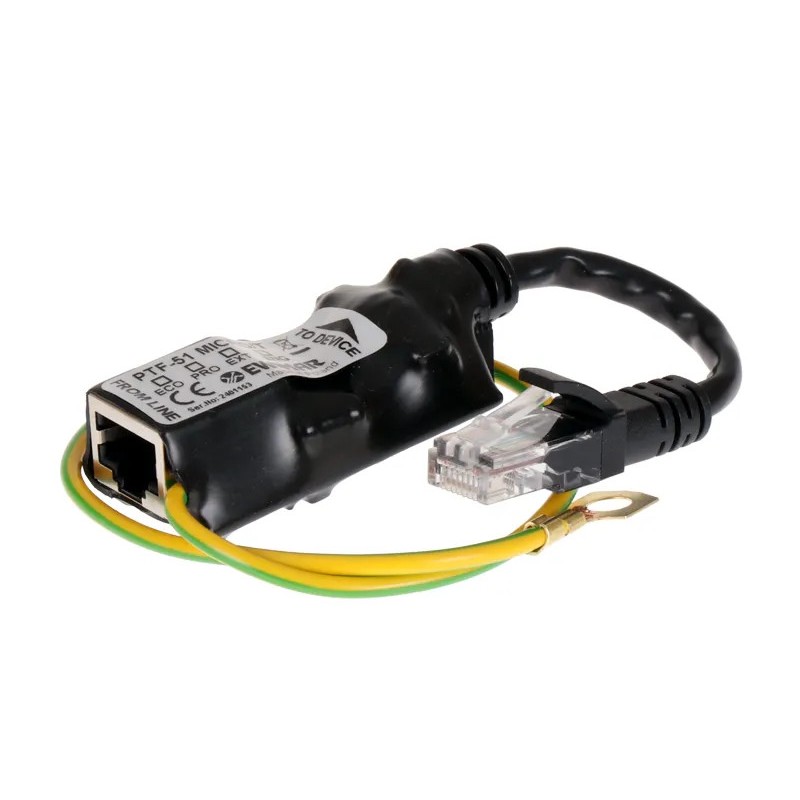

PTF-51-PRO/PoE/Micro/T, miniaturowy ogranicznik przepięć LAN o podwyższonej skuteczności w osłonie termokurczliwej, zabezpieczenie przewodów UTP, przeznaczony do ochrony kamer IP oraz portów switchy LAN w systemach CCTV.

Specyfikacja techniczna

Linia danych
Ilość kanałów LAN	1
Obsługiwane standardy Ethernet	10Base-T, 100Base-T
Stosowany z okablowaniem	FTP, UTP dowolnej kategorii
Złącze wejściowe (strona niechroniona)	Gniazdo RJ-45
Złącze wyjściowe (strona chroniona)	Przewód z wtykiem RJ-45
Ilość stopni ochronnych	2 (GDT, TVS)
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła	2,5kA (max)
Prąd piorunowy (10/350µs, linia-ziemia) Iimp	1kA
Napięcie znamionowe DC (linia-linia) UN	3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP	20V
Prąd wyładowczy (8/20µs, linia-linia) Iimp	100A
Element odsprzęgający	Rezystor udarowy
Chronione linie	1-2, 3-6
Pojemność (linia-linia) @1MHz	6-15pF
Pojemność (linia-ziemia) @1MHz	1-2pF
Rezystancja szeregowa	2,2Ω / linię
Prąd znamionowy IN	300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN	57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	64V DC
Poziom ochrony 1kV/μs (linia-linia) UP	93V DC
Prąd wyładowczy (8/20µs, linia-linia) Iimp	100A
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła	2,5kA (max)
Chronione linie (pary)	(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE	zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Cechy wspólne
Wymiary	56 x 29 x 19 (mm) - bez przewodu
Zastosowanie	Ochrona urządzeń instalowanych wewnątrz / na zewnątrz
Sposób montażu	Obudowa wolnostojąca
Sposób uziemienia	Przewód
Szczelność obudowy	IP20
Temperatura pracy	-40ºC~60ºC
