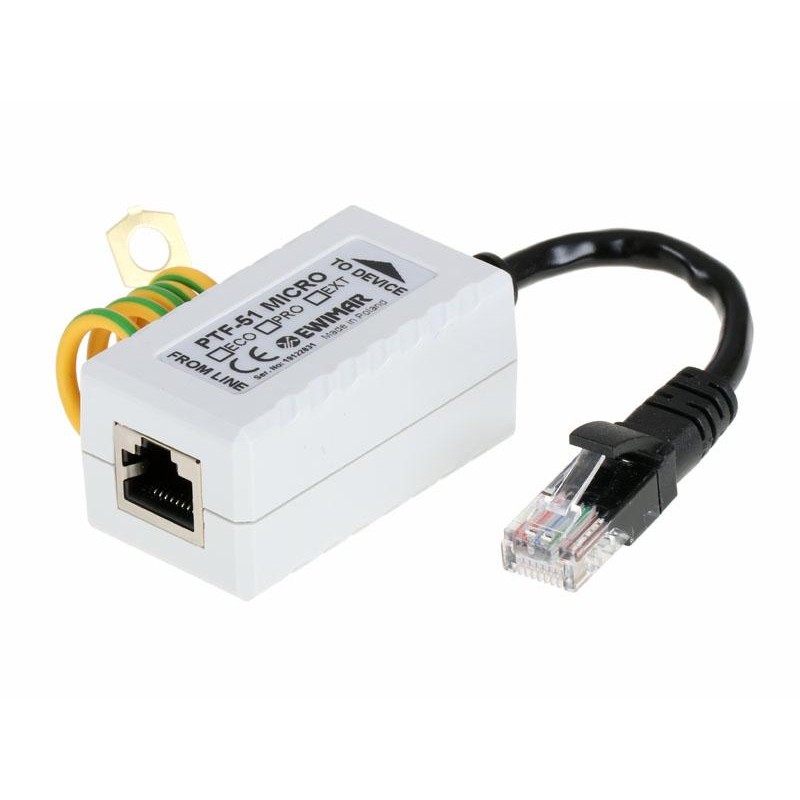

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, PTF-51-ECO/PoE/Micro

Najważniejsze cechy

• Zabezpiecza linie sygnałowe i zasilanie PoE
• Skuteczność ochrony do 100A
• Podwójna ochrona PoE
• Miniaturowe gabaryty
• Łatwy w instalacji

Przeznaczenie

PTF-51-ECO/PoE/Micro jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN wewnątrz budynków, chroniąc urządzenia końcowe oraz switche lub mosty radiowe. Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 6V wewnątrz nich.

Opis

Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP.

Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-1 lub PTF-1/DIN

Specyfikacja techniczna

• Ilość kanałów: 1
• Zgodność z okablowaniem: 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6
• Złącze wejściowe (przewód): Gniazdo RJ-45
• Złącze wyjściowe (urządzenie): Przewód z wtykiem RJ-45
• Napięcie znamionowe DC (linia-ziemia) UN: 175V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 225V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP: 455V
• Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp: 100A
• Napięcie znamionowe DC (linia-linia) UN: 6V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 6,8V DC
• Poziom ochrony 1kV/μs (linia-linia) UP C3: 20V
• Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp: 100A
• Chronione Linie: 1-2, 3-6
• Pojemność (linia-linia) @1MHz: 6-15pF
• Pojemność (linia-ziemia) @1MHz: 2-3pF
• Element odsprzęgający: Rezystor udarowy
• Rezystancja szeregowa: 2,2Ω / linię
• Prąd znamionowy IN: 300mA / linię
• Napięcie znamionowe DC (linia-linia) UN: 56V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC
• Poziom ochrony UP C3: 93V
• Prąd wyładowczy (8/20µS, linia-linia) Iimp C3: 73A
• Chronione pary: (1+2)-(3+6), (4+5)-(7+8)
• Standard pracy PoE: zgodny z IEEE 802.3af/at - wszystkie typy
• Wymiary: 51 x 31 x 24 (mm) - bez przewodu
• Zastosowanie: Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
• Sposób montażu: Wolnostojący
• Szczelność obudowy: IP54
• Temperatura pracy: -30ºC~60ºC
