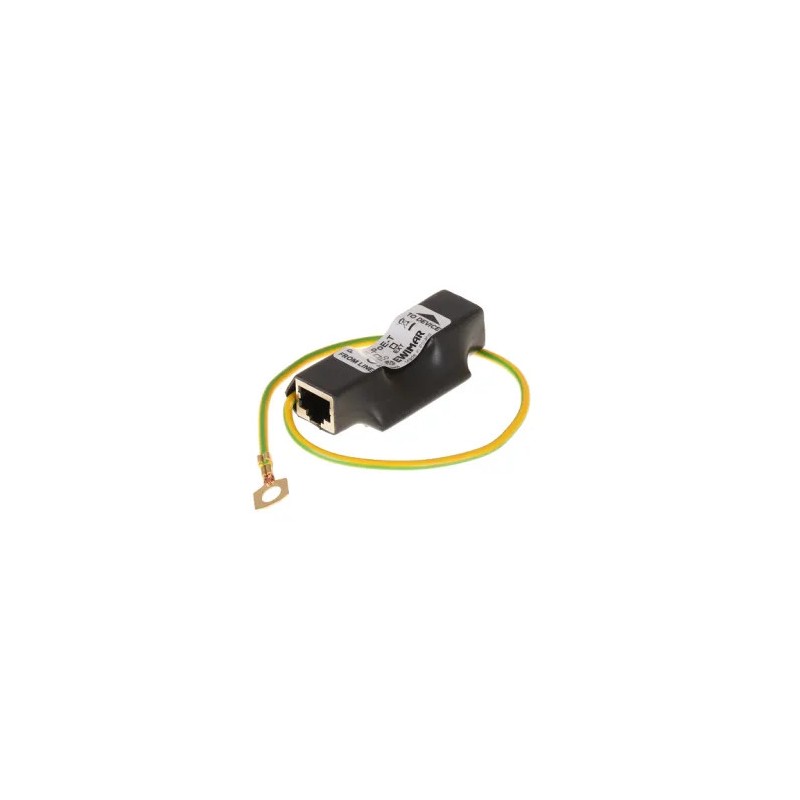

Ogranicznik przepięć sieci LAN serii ECO, PTF-51-ECO/PoE/T w osłonie termokurczliwej – skuteczna ochrona linii danych oraz zasilania PoE w instalacjach sieciowych 10/100 Mb/s. Urządzenie zostało zaprojektowane z myślą o zabezpieczeniu wrażliwych elementów infrastruktury przed skutkami przepięć i wyładowań, ograniczając ryzyko awarii oraz kosztownych przestojów.

Model PTF-51-ECO/PoE/T sprawdzi się wszędzie tam, gdzie liczy się niezawodność działania i ochrona urządzeń pracujących wewnątrz budynków. Kompaktowa konstrukcja, łatwy montaż oraz wysoka skuteczność ochrony sprawiają, że jest to praktyczne rozwiązanie dla systemów sieciowych wymagających stabilnej pracy i bezpieczeństwa.

• Ochrona linii sygnałowych i zasilania PoE → zabezpieczenie jednej instalacji przed uszkodzeniami powodowanymi przez przepięcia.
• Zgodność z IEEE 802.3af/at/bt-typ 3 → pewna współpraca z nowoczesnymi systemami PoE, w tym HiPoE i UPOE.
• Miniaturowe wymiary i obudowa wolnostojąca → wygodna instalacja nawet w ograniczonej przestrzeni.
• Wysoka skuteczność ochrony → ograniczenie ryzyka awarii urządzeń końcowych i zachowanie ciągłości pracy sieci.

Specyfikacja techniczna

• Linia danych
• Ilość kanałów LAN: 1
• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T
• Stosowany z okablowaniem: FTP, UTP dowolnej kategorii
• Złącze wejściowe (strona niechroniona): gniazdo ekranowane RJ-45
• Złącze wyjściowe (strona chroniona): gniazdo ekranowane RJ-45
• Ilość stopni ochronnych: 1 (hybrydowy)
• Napięcie znamionowe DC (linia-ziemia) UN: 90V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 150V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
• Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła: 100A
• Napięcie znamionowe DC (linia-linia) UN: 3,3V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC
• Poziom ochrony 1kV/μs (linia-linia) UP: 20V
• Prąd wyładowczy (8/20µs, linia-linia) Iimp: 100A
• Element odsprzęgający: chronione linie 1-2, 3-6
• Pojemność (linia-linia) @1MHz: 6-15pF
• Pojemność (linia-ziemia) @1MHz: 1-2pF
• Rezystancja szeregowa: 2,2Ω / linię
• Prąd znamionowy IN: 300mA / linię

• Linia PoE
• Napięcie znamionowe DC (linia-linia) UN: 57V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC
• Poziom ochrony 1kV/μs (linia-linia) UP: 93V DC
• Prąd wyładowczy (8/20µs, linia-linia) Iimp: 100A
• Napięcie znamionowe DC (linia-ziemia) UN: 90V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 150V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
• Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła: 100A
• Chronione linie (pary): (1+2)-(3+6), (4+5)-(7+8)
• Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
• Straty mocy PoE na obwodach ochronnych:
• IEEE 802.3af, opcja A: 0,23W @48VDC
• IEEE 802.3af, opcja B: 0,13W @48VDC
• IEEE 802.3at, opcja A: 0,68W @54VDC
• IEEE 802.3at, opcja B: 0,35W @54VDC
• IEEE 802.3bt, typ 3 opcja AB: 0,8W @54VDC
• Uwagi: dane dla maksymalnego przewidzianego obciążenia

• Wymiary: 65 x 20 x 35 mm
• Zastosowanie: ochrona urządzeń instalowanych wewnątrz
• Sposób montażu: obudowa wolnostojąca
• Sposób uziemienia: przewód
• Szczelność obudowy: IP20
• Temperatura pracy: -40ºC~60ºC

Jeżeli potrzebujesz kompaktowego i niezawodnego zabezpieczenia sieci LAN oraz PoE, model PTF-51-ECO/PoE/T stanowi praktyczny wybór do zastosowań profesjonalnych. Wybierz sprawdzoną ochronę instalacji i zadbaj o ciągłość pracy swojej infrastruktury.
