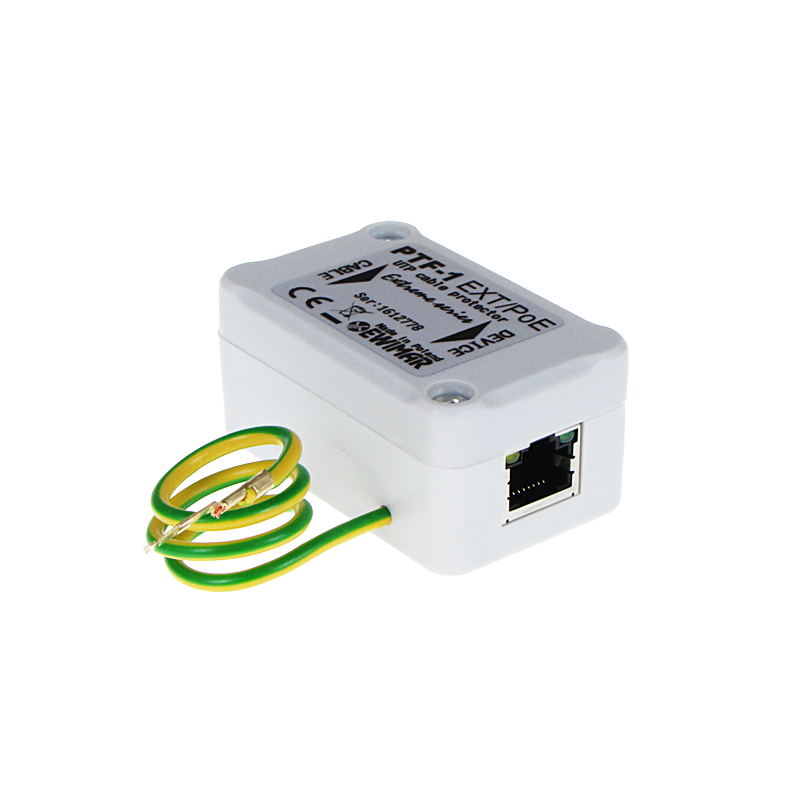

PTF-1-EXT/PoE to 1-kanałowe zabezpieczenie o bardzo wysokiej skuteczności dedykowane do eliminowania przepięć w sieciach LAN. Skutecznie zabezpiecza urządzenia instalowane w systemach telewizji CCTV, takie jak kamery IP, switche LAN, mosty radiowe oraz rejestratory NVR. Zawiera w sobie zabezpieczenie dla skrętki UTP/FTP 5 kategorii z zachowaniem ciagłosci ekranu gniazd RJ-45. Polecany do zabezpieczania urządzeń CCTV bardzo narażonych na przepięcia i wyładowania atmosferycznie, w szczególności montowane na metalowych słupach, masztach oraz metalowych konstrukcjach budynków.

Seria EXTREME wykorzystuje najnowocześniejszą technologię w zakresie ochrony przepięciowej. Oprócz typowych komponentów zastosowanych w serii PRO, posiadają dodatkowy stopień ochronny w postaci super-szybkiego bezpiecznika MOSFET z automatycznym resetem. To innowacyjne rozwiązanie, bardzo skutecznie chroni przed gwałtownymi impulsami prądowymi, które powstają podczas wyładowań. Pomimo izolacji galwanicznej warstwy fizycznej LAN w postaci transformatorów, wzrost prądu powoduje impuls w uzwojeniu po stronie sterownika, co często prowadzi do jego uszkodzenia. Bezpiecznik MOSFET automatycznie wykrywa wzrost natężenia prądu i rozłącza obwód chroniony w czasie 1uS. Po wytraceniu energii przepięcia i sprowadzeniu jej do ziemi, bezpiecznik automatycznie przywraca połączenie.

Seria Extreme zalecana jest do urządzeń końcowych szczególnie narażonych na efekt działania wyładowania atmosferycznego: kamery, mosty radiowe na masztach i dachach budynków. Do prawidłowego działania serii Extreme, urządzenia muszą być bezwględnie uziemione.

Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.

Uproszczony schemat blokowy

Ważnym jest fakt, iż wyładowanie może pojawić się z dowolnej strony, droga jaką przebywa ładunek, może zająć sporo czasu. Aby zwiększyć skuteczność ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu.

Linia danych

• Ilość kanałów: 1
• Zgodność z okablowaniem: 5kat / UTP /FTP - ciągłość ekranu
• Złącze wejściowe (przewód): RJ-45, ekranowane
• Złącze wyjściowe (urządzenie): RJ-45, ekranowane
• Napięcie znamionowe DC (linia-ziemia) UN: 90V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
• Prąd wyładowczy D1 (10/350µS, linia-ziemia ) Iimp: 2kA
• Prąd wyładowczy C2 (8/20µS, linia-ziemia ) Iimp: 10kA
• Napięcie znamionowe DC (ekran-ziemia) UN: 350V DC
• Prąd wyładowczy C2 (8/20µS, ekran-ziemia ) Iimp: 10kA (10 powtórzeń)
• Napięcie znamionowe DC (linia-linia) UN: 5V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 6V DC
• Poziom ochrony 1kV/μs (linia-linia) UP C3: 18,3V
• Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp: 15A
• Chronione Linie: 1-2, 3-6, (4+5)-(7+8)
• Pojemność (linia-linia) @1MHz: 1pF
• Pojemność (linia-ziemia) @1MHz: 2pF
• Element odsprzęgający: Bezpiecznik MOSFET
• Rezystancja szeregowa: 6Ω / linię
• Prąd znamionowy IN: 200mA / linię
• Prąd maksymalny IMAX: 200,5mA
• Czas reakcji bezpiecznika MOSFET: 1µS (rozłączenie / powrót)
• Izolacja w trakcie rozłączenia udarowego: 650V DC

Linia PoE

• Napięcie znamionowe DC (linia-linia) UN: 58V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC
• Poziom ochrony (10/1000µS, linia-linia ) UP C3: 93V
• Prąd wyładowczy (10/1000µS, linia-linia) Iimp C3: 6,4A
• Standard pracy PoE: zgodny z IEEE 802.3af typu B

Cechy wspólne

• Wymiary: 65 x 30 x 40 (mm)
• Zastosowanie: Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
• Sposób montażu: Szyna DIN / przykręcana do ściany - opcjonalne uchwyty
• Szczelność obudowy: IP54
• Temperatura pracy: -30ºC~60ºC
