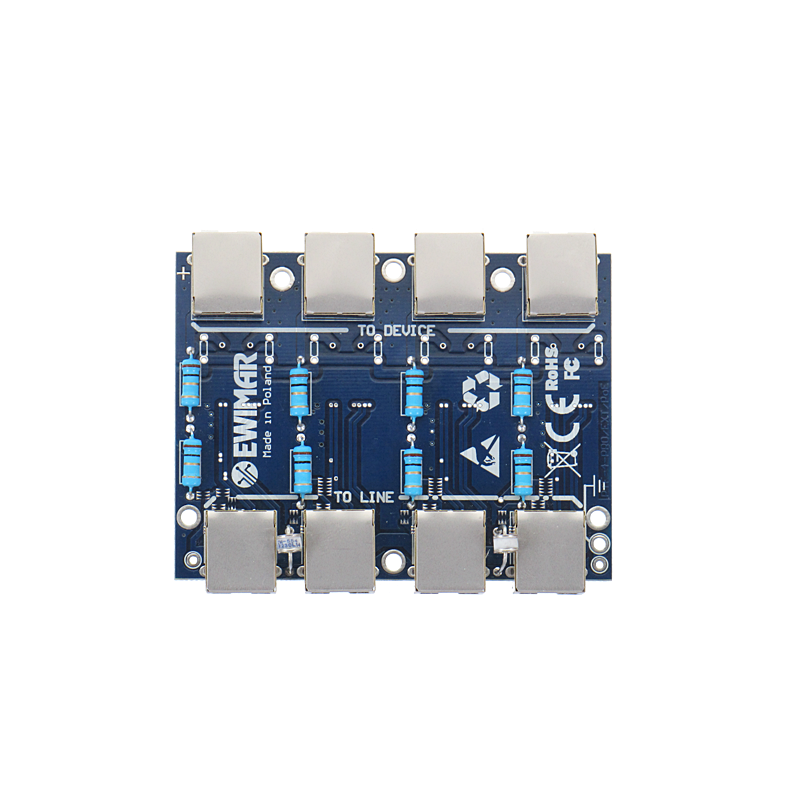

Moduł LAN z zabezpieczeniem przeciwprzepięciowym ECO z ochroną PoE EWIMAR PTF-54-ECO/PoE to praktyczne rozwiązanie do ochrony sieci Ethernet oraz linii zasilania PoE przed przepięciami indukowanymi w przewodach podczas wyładowań atmosferycznych. Sprawdza się szczególnie w instalacjach CCTV, gdzie liczy się stabilność działania, bezpieczeństwo urządzeń i ograniczenie ryzyka kosztownych awarii.

Urządzenie zostało zaprojektowane z myślą o ochronie infrastruktury sieciowej pracującej wewnątrz budynków. Dzięki ekranowanym złączom RJ-45 po stronie wejściowej i wyjściowej umożliwia wygodną integrację z istniejącymi patch-panelami, a jednocześnie wspiera ciągłość ekranu w okablowaniu FTP.

Seria ECO stanowi ekonomiczny wybór dla systemów, w których urządzenia końcowe, takie jak kamery, rejestratory czy switche, znajdują się w obiekcie. W przypadku ochrony kamer zewnętrznych montowanych na słupach lub dachach zalecane są rozwiązania z serii PRO lub Extreme.

• Ochrona LAN i PoE w jednym module → skuteczniejsze zabezpieczenie sieci oraz zasilania przed przepięciami i impulsami elektrostatycznymi.
• Ekranowane gniazda RJ-45 → łatwiejsza instalacja i zachowanie ciągłości ekranu w okablowaniu FTP.
• Dedykacja do systemów CCTV → lepsze dopasowanie do typowych instalacji monitoringu wewnętrznego.
• Kompatybilność z PoE IEEE 802.3af typu B → wygodna współpraca z urządzeniami zasilanymi z przełączników PoE.

W części PoE zastosowano połączenie pinów 4,5 oraz 7,8, co zwiększa przepływ prądu przez układ zabezpieczający. Ze względu na konstrukcję układu i rezystory odsprzęgające, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15 W przy 48 V. Dla pełnej skuteczności ochrony wymagane jest poprawne podłączenie do uziemienia lub przewodu PE instalacji elektrycznej.

• Linia danych
• Ilość kanałów: 4
• Stopnie ochrony: 2 (iskrownik jonizujący, mostek ochronny)
• Pojemność linia-linia dla danych: 6–8 pF @ 0V, 1 MHz
• Pojemność linia-ziemia dla danych: < 1 pF
• Poziom ochrony linia-linia dla danych: 6V–1kV, 20V @ 100A, 8/20 µs Vc
• Maksymalne napięcie Uc dla danych: 6,8 V
• Maksymalna moc 8/20 µs: 2 kW

• Linia PoE
• Ilość kanałów: 4
• Stopnie ochrony: 2 (iskrownik jonizujący, transil)
• Poziom ochrony linia-linia dla PoE 10/1000 µs: 600 W / 100 A, 10/1000 µs
• Maksymalne napięcie Uc dla PoE: 58 V
• Poziom ochrony linia-ziemia: 90V–4kV, 2~4kA, 8–20 µs
• Maksymalne napięcie linia-ziemia: 90 VDC
• Standard pracy PoE: zgodny z IEEE 802.3af typu B

• Cechy wspólne
• Złącze wejściowe (linia): RJ-45
• Złącze wyjściowe: RJ-45
• Wyjście uziemiające: Tak – dla iskrowników jonizujących
• Mocowanie: obudowa plastikowa lub panel Rack 19"
• Dodatkowe opcje: wymienne moduły różnych typów, pokrywa ochronna
• Wymiary: 100 x 75 x 15 mm
• Temperatura pracy: -30°C do +60°C

EWIMAR PTF-54-ECO/PoE to solidny element ochrony infrastruktury sieciowej, który wspiera bezpieczeństwo urządzeń i ogranicza ryzyko przestojów — wybierz sprawdzone zabezpieczenie dla swojej instalacji LAN i PoE.
