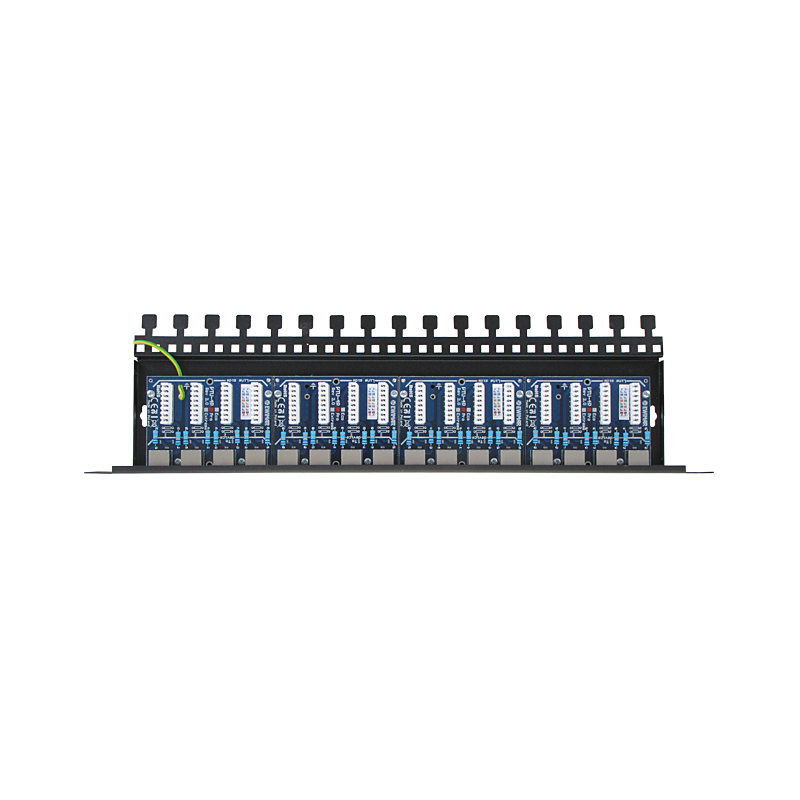

PTU-16R-ECO/PoEjest 16-kanałowym urządzeniem, łączącym w sobie system połączeniowy Krone dla skrętki UTP 5 kategorii z zabezpieczeniem przeciw-przepięciowym, chroniącym sieci LAN oraz linię zasilania PoE przed wyładowaniami atmosferycznymi. System oparty jest na 4-kanałowych wymiennych modułach, które dowolnie dobierane mogą stworzyć urządzenie najbardziej optymalne dla wymagań każdej instalacji.

W opisanym modelu zamontowane są 4 moduły PTU-4R-ECO, na zamówienie panel może być dostarczony z konfiguracją różnych modułów

oraz rózną ich ilością w zależności od potrzeb.

Obudowa patch-panela posiada specjalne wypusty, przeznaczone do krępowania przewodów LAN za pomocą opasek zaciskowych. Dodatkowe otwory pozwalają na użycie opasek podwójnie na każdy przewód, co zwiększa wytrzymałość mechaniczną podłączonych przewodów.

Panel przewidziany jest do mocowania w szafie Rack 19", jednak zawiera również otwory przewidziane do montażu na ścianie. Po założeniu opcjonalnej pokrywy, dodatkowo zabezpieczony jest przed uszkodzeniami mechanicznymi oraz gromadzeniem się zabrudzeń.

Urządzenie chroni sieć LAN przed przepięciami, powstającymi w wyniku wyładowań atmosferycznych, elektrostatycznych a także przed aktami wandalizmu.

Seria ECO zalecana jest do instalacji CCTV, w których urządzenia końcowe (kamery rejestratory switche), znajdują się wewnątrz budynku. Aby zabezpieczyć kamery zewnętrzne, zamontowane na słupach lub dachach, należy użyć panela z serii PRO lub Extreme.

Ochrona polega na dławieniu nagłych impulsów elektrostatycznymi małej mocy, powstających względem ziemi (skrowniki jonizujące) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP podczas wyładowań.

Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.

PTU-16R-ECO/PoE jest specjalnie przewidziany do urządzeń CCTV zasilanych ze switchów PoE. Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone, w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.

Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.

Specyfikacja techniczna:

Linia danych

• Ilość kanałów: 16
• Stopnie ochrony: 2 (iskrownik jonizyjący, mostek ochronny)
• Pojemność linia-linia dla danych: 6-8pF @ 0V, 1Mhz
• Pojemność linia-ziemia dla danych: < 1pF
• Poziom ochrony linia-linia dla danych: 6V-1kV, 20V @ 100A , 8/20uS Vc
• Maksmalne napięcie Uc dla danych: 6,8V
• Maksymalna moc 8/20uS: 2kW

Linia PoE

• Ilość kanałów: 16
• Stopnie ochrony: 2 (iskrownik jonizyjący, transil)
• Poziom ochrony linia-linia dla PoE 10/1000uS: 600W / 100A, 10/1000uS
• Maksmalne napięcie Uc dla PoE: 58V
• Poziom ochrony linia-ziemia: 90V-4kV, 2~4kA, 8-20uS
• Maksymalne napięcie linia-ziemia: 90VDC
• Standard pracy PoE: zgodny z IEEE 802.3af typu B

Cechy wspólne

• Złącze wejściowe (linia): Krone - nabijane
• Złącze wyjściowe: RJ-45
• Wyjście uziemiające: Tak - dla iskrowników jonizujących
• Mocowanie: Szafa Rack 19" 1U, ściana
• Dodatkowe opcje: Wymienne moduły różnych typów, pokrywa ochronna
• Wymiary: 480 x 41 x 130 (mm)
• Temperatura pracy: -30~+60°C
