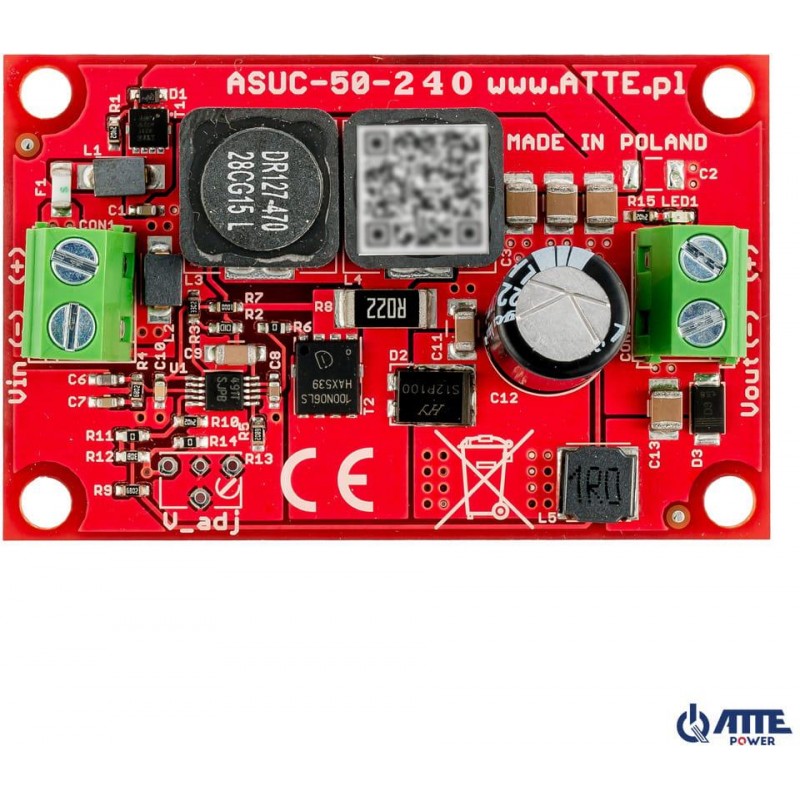

PRZETWORNICA DC/DC ATTE ASUC-50-240-OF

Przetwornica DC/DC, podnosząca napięcie, Vin 10...24VDC, Vout 24VDC, Pout 50W, moduł do zabudowy, typu ASUC-50-240-OF

Przeznaczenie

ASUC-50-240-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 24 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego 24 VDC z napięcia 12 VDC pochodzącego z zasilacza buforowego.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

NAJWAŻNIEJSZE CECHY

• szeroki zakres napięcia zasilania
• ustalone napięcie wyjściowe 24 VDC
• niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
• duża moc wyjściowa przy niewielkich gabarytach modułu
• odporność na odwrotną polaryzację napięcia zasilania

• Napięcie wyjściowe: 24VDC +/-2%
• Moc wyjściowa: 50W @12V
• Sprawność: 93% @Vin=12V, Pout=50W
• Napięcie zasilania: 10...24 VDC
• Prąd jałowy przetwornicy: 27mA @12V
• Sygnalizacja pracy: LED1 - obecność napięcia wyjściowego
• Konstrukcja obudowy: Brak - moduł do zabudowy
• Montaż: Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• Zakres temperatur pracy: -20...+40°C
• Wymiary: 40 x 61 x 16 mm
• Wymiary: 0,03 kg
