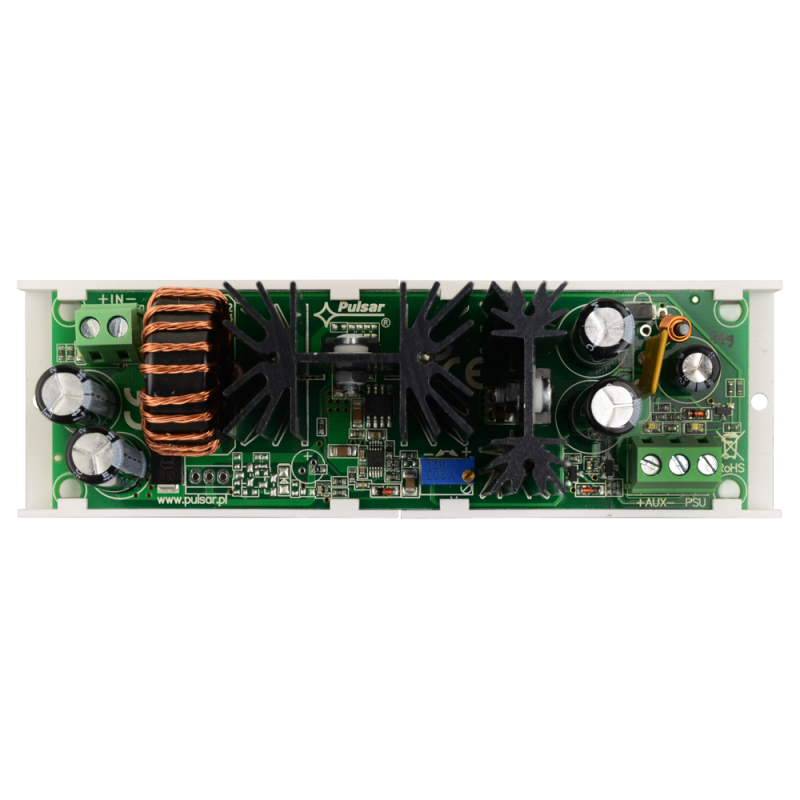

Moduł przetwornicy Pulsar DC/DC25SU, 2,5A (60W), 9,5÷16V DC na 18÷28V DC.

W zestawie:

• przetwornica  Pulsar DC/DC25SU - 1 szt.

Moduł przetwornicy Pulsar DC/DC25SU podwyższającej napięcie DC/DC 2,5A służy do podwyższenia napięcia z zakresu 9,5V÷16V DC na wejściu przetwornicy do napięcia z zakresu 18V÷28V DC na wyjściu, ustawionego potencjometrem VADJ. Maksymalny prąd obciążenia wynosi Imax=2,5A (Pmax= 60W).

Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (INAUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

✅ Cechy modułu:

• przetwornica DC/DC podwyższająca napięcie z regulacją napięcia wyjściowego
• przykład zastosowania: podwyższenie napięcia z 12V DC na 24V DC
• zakres napięcia wejściowego: 9,5÷16V DC
• zakres napięcia wyjściowego: 18÷28V DC
• maksymalny prąd obciążenia 2,5A (60W)
• wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia; przeciążenie wyjścia
• zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP
• wysoka sprawność: 94%
• sygnalizacja optyczna LED
• montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

✅ Specyfikacja techniczna:

• moc modułu P: 60W max.
• sprawność energetyczna: 90%÷ 94%
• napięcie tętnienia: 50mV p-p
• prąd wyjściowy: 2,5A max.
• pobór prądu przez układy modułu: 15 mA max.
• zabezpieczenie przed zwarciem SCP i przeciążeniem OLP: 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
• wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
• sygnalizacja optyczna: IN dioda sygnalizująca stan zasilania DC (czerwona, stan normalny świeci światłem ciągłym); AUX dioda sygnalizująca stan zasilania DC na wyjściu (zielona, stan normalny świeci światłem ciągłym); PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu (czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym)
• temperatura pracy: -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
• złącza: Ф0,41÷1,63 (AWG 26-14)
• zakres napięcia wejściowego (zasilanie): 9,5V÷16V DC
• zakres napięcia wyjściowego: 18÷28 V DC, ustawienie fabryczne: 24V
• wymiary 140 x 43 x 45 mm
• waga netto: 0,15 kg
