DOMOFON DWURODZINNY

ORNO OR-DOM-RL-903 ( RL-3208AA )

NAJWAŻNIEJSZE CECHY

• estetyczny panel do montażu podtynk (z opcjonalnym daszkiem natynk)
• dwa unifony w zestawie
• bezpośrednie sterowanie ryglem elektromagnetycznym bez użycia dodatkowego transformatora
• podświetlenie szyldu na nazwiska

PRZEZNACZENIE

Domofon dwurodzinny, przeznaczony jest do montażu w domach dwurodzinnych, służy do kontroli wejścia na posesję lub do domu.

CHARAKTERYSTYKA

PANEL ZEWNĘTRZNY:

• obudowa aluminiowa
• montaż podtynkowy
• zastosowanie osłony ochronnej OR-DOM-RL-901DN umożliwia montaż natynkowy
• bezpośrednie sterowanie elektrozaczepem bez dodatkowego transformatora
• energooszczędny (min. zużycie prądu w chwili czuwania)
• podświetlenie nazwiska
• wymiary: 116 x 200 x 54 mm (szer./wys./gł.)

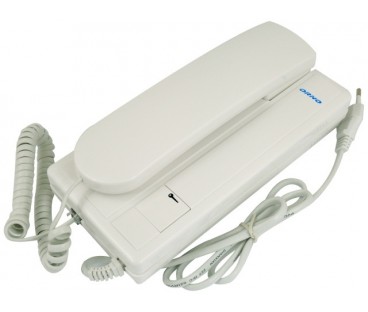

UNIFON:

• mała ilość przewodów 2+2
• unifony posiadają wbudowany zasilacz i przewód zasilający
• każdy unifon zabezpieczony jest bezpiecznikiem
• wymiary: 98 x 215 x 68 mm (szer./wys./gł.)

SPECYFIKACJA TECHNICZNA

• PARAMETRY MODUŁU ZEWNĘTRZNEGO:
• Napięcie zasilania: 12V z modułu wewnętrznego
• Parametry napięcia wyjściowego dla elektrozaczepu (element wyposażenia dodatkowego): 12V prądu stałego
• Rodzaj materiału: aluminium
• Sposób montażu: podtynkowy
• Warunki pracy w zakresie temperatur: od -20°C do +50°C
• Masa modułu zewnętrznego: ok. 0,335 kg
• Wymiary zewnętrzne modułu (szer. x wys. x głęb.): 116 x 200 x 54 mm
• Wymiary do montażu podtynkowego (szer. x wys. x głęb.): 100 x 165 x 40 mm
• PARAMETRY MODUŁU WEWNĘTRZNEGO - UNIFONU:
• Napięcie zasilania: 230V/50 Hz AC
• Rodzaj komunikacji: DUPLEX
• Sygnał gongu: generowany elektronicznie z możliwością regulacji poziomu głośności
• Warunki pracy w zakresie temperatur: od 0°C do +45°C
• Masa modułu wewnętrznego: ok. 0,385 kg
• Wymiary zewnętrzne modułu (szer. x wys. x głęb.): 215 x 98 x 68mm

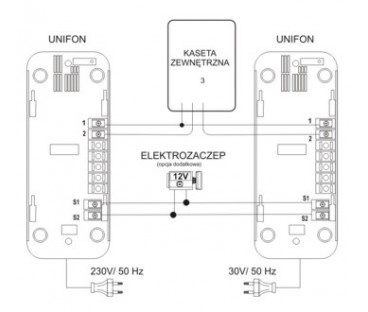

• RODZAJ PRZEWODU ŁĄCZĄCEGO ELEMENTY ZESTAWU (element wyposażenia dodatkowego):
• Przewód łączący moduł zewnętrzny z unifonem: dwużyłowy o maksymalnej długości 100 metrów
• Przewód łączący unifon z elektrozaczepem: dwużyłowy o maksymalnej długości 100 metrów
• Przekrój poszczególnych żył przewodu: 0,6 mm2 - 0,8 mm2

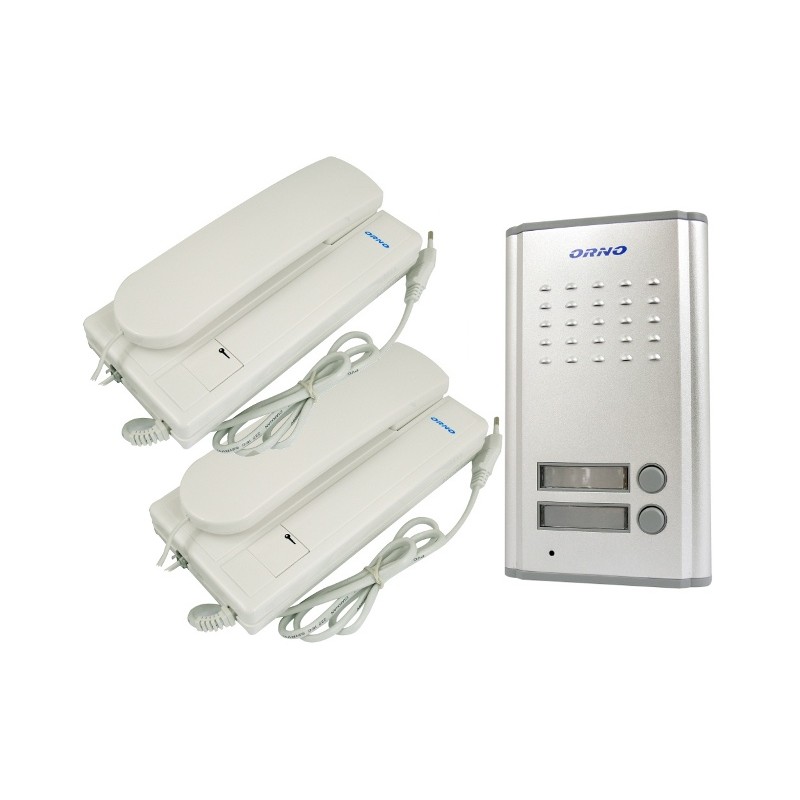

W SKŁAD ZESTAWU WCHODZI:

• moduł zewnętrzny - bramofon dwurodzinny symbol: OR-DOM-RL-903 (nr kat. 9095)
• 2 moduły wewnętrzne - unifony ( słuchawki )
• polska instrukcja obsługi
