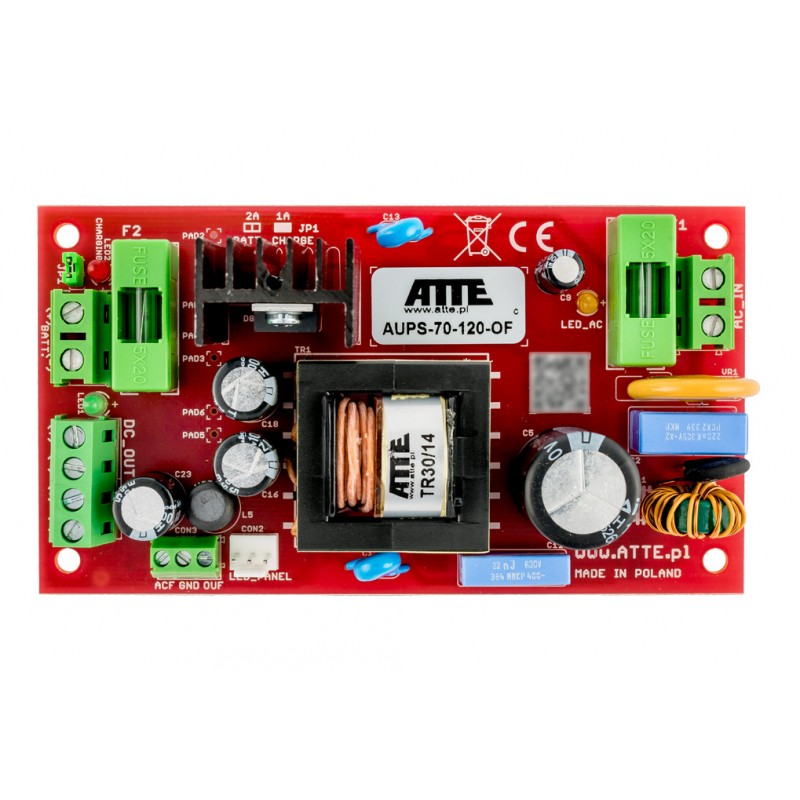

Zasilacz buforowy SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, moduł do zabudowy, typu AUPS-70-120-OF

Zasilacz buforowy SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, moduł do zabudowy, typu AUPS-70-120-OF

Przeznaczenie

Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.

Najważniejsze cechy

• kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
• centralne buforowanie zasilania
• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
• łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm

Specyfikacja techniczna

• Akumulator: 1 x akumulator żelowy lub AGM 12V / 7...18Ah
• Napięcie wyjściowe: 12 VDC +/-15%
• Prąd wyjściowy: 6A
• Moc zasilacza: 72 W
• Sprawność: 90% @70 W
• Napięcie wejściowe: 190 ... 260 VAC, 50Hz
• Prąd ładowania akumulatora: 1 A lub 2 A (wybierane zworą JP1)
• Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15A
• Zabezpieczenie wyjścia zasilacza: Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy 6,3A
• Zabezpieczenie obwodu akumulatora: Przed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 6,3APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotem
• Sygnalizacja: LED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatora
• Wyjścia techniczne: OUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
• Uruchomienie przy braku zasilania AC: Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
• Konstrukcja obudowy: Brak - moduł do zabudowy
• Montaż: Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• Temperatura pracy: -10 ... +40°C
• Wymiary: 65 x 118 x 45 mm
• Waga: 0,14 kg
