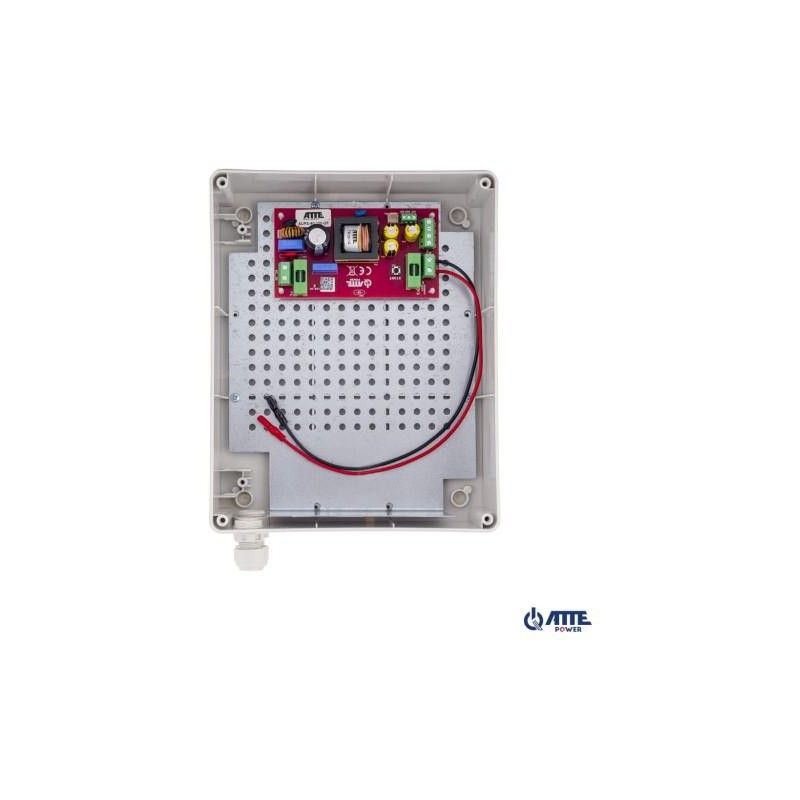

Zasilacz buforowy, impulsowy AUPS‑40‑120-L1 ATTE

Przeznaczenie:

Zasilacz buforowy SMPS 12V, Vin 230VAC, Vout 10,8...13,8VDC, Iout 3,5A, Ich 1,5A, Pout 42W, obudowa zewnętrzna ABOX-L1 (1x AKU 7Ah)

Najważniejsze cechy:

• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (92%)
• zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
• możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
• wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
• łatwy montaż dodatkowych modułów posiadających otwory w rastrze 10,8 mm
• możliwość zachowania zapasu kabli wewnątrz obudowy
• w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56

Informacje dodatkowe:

• zastosowanie dodatkowej przetwornicy serii ASUC pozwala na podniesienie napięcia wyjściowego i dostosowanie go do wymogów instalacji (np. do 24 / 48 / 55 VDC)
• dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego moduły stabilizującego serii AVC lub AVIC
• w celu rozbudowy zasilacza do 8 kanałów wyjściowych należy zastosować moduł bezpiecznikowy AF-P8-00-OF
• opcjonalny adapter ADD-PMAL umożliwia łatwy montaż obudowy na słupach lub latarniach

Zasilacz buforowy serii AUPS przeznaczony do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS.

Układ jest przystosowane do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

Specyfikacja technczina:

• Typ zasilacza: Buforowy SMPS
• Napięcie wyjściowe: 10,8 ... 13,8 VDC
• Prąd wyjściowy - ciągły: 3,5 A
• Prąd wyjściowy - maksymalny: 5 A
• Moc zasilacza - ciągła: 42 W
• Moc zasilacza - maksymalna: 60 W
• Sprawność: 92% @40 W
• Napięcie wejściowe: 190 ... 260 VAC, 50 Hz Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15 A
• Zabezpieczenie wyjścia zasilacza: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 7 A
• Zabezpieczenie obwodu akumulatora: Odłączenie akumulatora dla napięcia poniżej 10,8 V
• Bezpiecznik topikowy 6,3 A
• Uruchomienie przy braku zasilania AC: Przycisk START
• Prąd ładowania akumulatora: 1,5 A
• Akumulator: Żelowy lub AGM 12V / 7Ah
• Sygnalizacja napięcia z sieci: LED_AC (żółty) - obecność napięcia sieci
• Sygnalizacja napięcia wyjściowego: LED 1 (zielony) - obecność napięcia wyjściowego
• Sygnalizacja akumulatora: LED 2 (czerwona) - ładowanie akumulatora
• Zakres temperatur pracy: -25°C ... +50°C
• Wymiary (S x W x G): 190 x 240 x 90 mm
• Waga: 0,91 kg
• Stopień ochrony: IP56
• Obudowa: ABOX-L1 / tworzywo / szary / dławnice 1 x M16, 1 x M20
• Montaż: Naścienny, uchwyty montażowe Kod EAN: 5902143691167
• Kod PKWiU: 26.20.40.0
• Kod HS: 8473 30
• Kod CN2020: 8473 30 20
