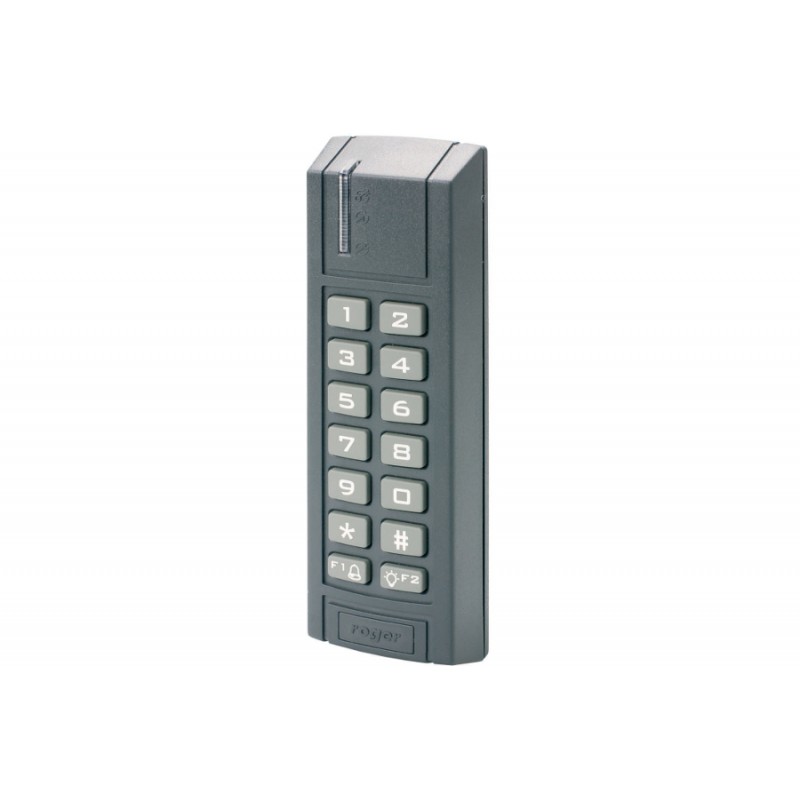

CZYTNIK ZBLIŻENIOWY ROGER

MCT12M-IO

Najważniejsze cechy

• Identyfikacja za pomocą karty i kodu
• Odczyt karty z odległości do 7cm
• Trzy wskaźniki LED
• Praca w standardzie MIFARE 13,56MHz
• Praca w warunkach wewnętrznych i zewnętrznych
• Wbudowane wyjście przekaźnikowe

Przeznaczenie

Czytnik przeznaczony jest do pracy w systemie RACS 5 z kontrolerami MC16

Opis:

Czytniki zbliżeniowe MIFARE® serii MCT12M to urządzenia zaprojektowane do pracy w systemie kontroli dostępu RACS 5. Czytniki pełnią funkcję urządzenia podrzędnego względem kontrolera dostępu i nie mogą funkcjonować samodzielnie. Komunikacja z kontrolerem odbywa się za pośrednictwem magistrali RS485 i protokołu EPSO 3 (Roger). Fabrycznie nowy czytnik posiada adres ID=100. Zmiany adresu można dokonać z poziomu programu narzędziowego RogerVDM (Windows) lub manualnie (patrz sekcja: Manualna zamiana adresu). Pełne programowanie nastaw konfiguracyjnych czytnika możliwe jest wyłącznie z poziomu programu RogerVDM.

Charakterystyka:

• Transpondery zbliżeniowe ISO14443A: MIFARE® ULTRALIGHT,MIFARE® Classic 1k i 4k
• Odczyt numerów: CSN, SSN i MSN
• Zasięg odczytu do 7 cm (dla MIFARE® Ultralight i Classic)
• Interfejs komunikacyjny RS485
• Trzy wskaźniki LED
• Trzy parametryczne linie wejściowe
• Wyjście przekaźnikowe 1.5A/30V
• Dwa wyjścia tranzystorowe 150mA/15V
• Głośnik sygnalizacyjny
• Regulacja poziomu głośności
• Klawiatura silikonowa z podświetleniem
• Dwa klawisze funkcyjne
• Regulacja poziomu podświetlenia klawiatury
• Czujnik otwarcia obudowy oraz oderwania od podłoża
• Konfiguracja z poziomu komputera PC (program RogerVDM)
• Kabel podłączeniowy 0,5m
• Praca w warunkach zewnętrznych

Dane techniczne:

• N: 10-15 VDC
• P: ~85 mA
• W: Trzy wejścia elektrycznie połączone wewnętrznie z +12V przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
• W: Jedno wyjście przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
• W: Dwa wyjścia tranzystorowe typu otwarty kolektor, obciążalność 15V/150mA DC
• Z: do 7 cm (dla kart MIFARE® Ultralight, Classic)
• O: Izolowany kontakt NO/NC, 50mA/24V, kontakty zwarte gdy obudowa zamknięta wewnętrznie podłączone do linii wejściowej
• K: 13.56MHz MIFARE® Ultralight, Classic
• O: Do 1200 m pomiędzy kontrolerem i czytnikiem licząc po kablu
• S: IP65
• K: Klasa IV,
• W:
• T: -25°C - +60°C,
• W: 10 to 95% (bez kondensacji)
• W: W x S x G - 152,5 X 46 X 23 mm
