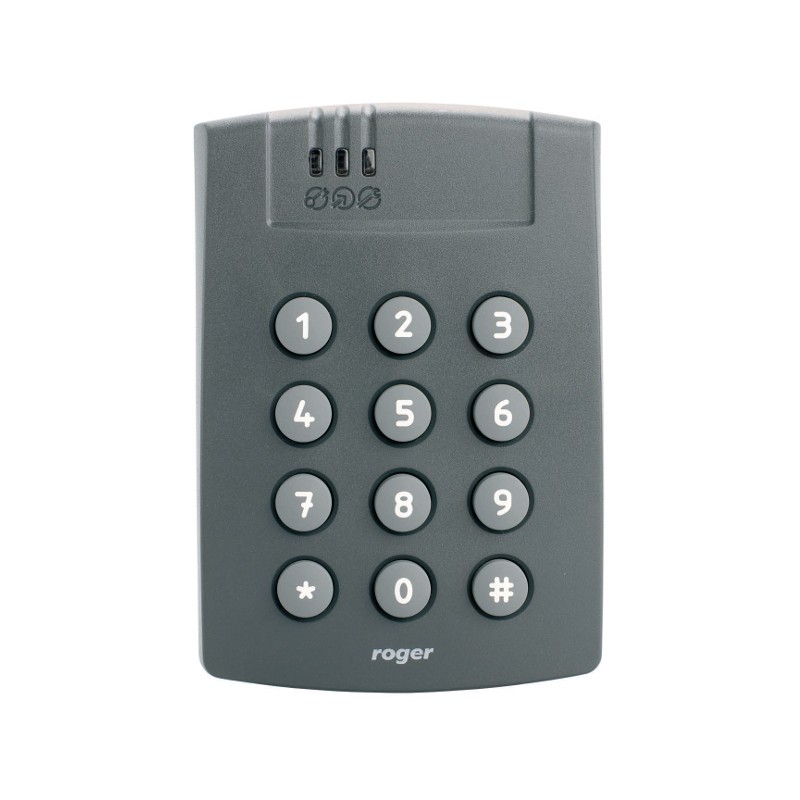

CZYTNIK ZBLIŻENIOWY

ROGER MCT64E-IO

Najważniejsze cechy:

• Identyfikacja za pomocą karty i kodu
• Odczyt karty z odległości do 7cm
• Trzy wskaźniki LED
• Praca w standardzie 125kHz
• Praca w warunkach wewnętrznych i zewnętrznych
• Wbudowane wyjście przekaźnikowe

Przeznaczenie:

Czytnik przeznaczony jest do pracy w systemie RACS 5 z kontrolerami MC16

Opis:

Czytniki serii MCT64E są terminalami dostępu przeznaczonymi do pracy w systemie kontroli dostępu RACS 5. Czytniki pełnią funkcję urządzenia podrzędnego względem kontrolera dostępu i nie mogą samodzielnie dozorować przejścia. Terminale MCT64E umożliwiają odczyt numeru seryjnego (CSN) karty zbliżeniowej EM 125 kHz. Czytniki wyposażone są w zestaw linii wejściowych i wyjściowych, który w większości przypadków umożliwia kompletną obsługę przejścia bez konieczności wykorzystywania wejść i wyjść zlokalizowanych na kontrolerze dostępu lub module rozszerzeń. MCT64E udostępnia trzy linie wejściowe NO/NC, dwa wyjścia tranzystorowe oraz jedno wyjście przekaźnikowe. Każde z wyjść może być w stanie spoczynkowym wyłączone (tzw. Polaryzacja normalna) lub załączone (tzw. Polaryzacja odwrotna). Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485 który dopuszcza tworzenie struktur okablowania typu gwiazda oraz drzewo. Magistrala komunikacyjna do której dołączany jest czytnik może mieć długość do 1200m i być wykonana przy pomocy dowolnego rodzaju kabla sygnałowego. Szerokość obudowy czytnika umożliwia jego montaż bezpośrednio na puszce elektroinstalacyjnej 60mm.

Charakterystyka:

• Odczyt kart zbliżeniowych EM 125 kHz
• Zasięg odczytu do 7 cm
• Interfejs komunikacyjny RS485
• Trzy wskaźniki LED
• Trzy wejścia
• Wyjście przekaźnikowe 1.5A/30V
• Dwa wyjścia tranzystorowe 1A/15V
• Definiowanie polaryzacji spoczynkowej linii wyjściowej
• Głośnik sygnalizacyjny z regulowanym poziomem dźwięku
• Klawiatura z regulowanym poziomem podświetlenia
• Detekcja otwarcia obudowy oraz oderwania od podłoża
• Zasilanie 12VDC
• Konfiguracja niskopoziomowa przez RS485 (RogerVDM)
• Aktualizacja oprogramowania wbudowanego przez RS485 (RogerISP)
• Praca w warunkach zewnętrznych
• Wymiary (W x S x G): 115 X 80 X 35 mm

Dane techniczne:

• N: 10-15 VDC Pobór prądu (średni) ~50 mA
• W: Trzy (IN1..IN3) dwustanowe linie wejściowe NO/NC wewnętrznie spolaryzowane do plusazasilania za pośrednictwem rezystora 15kΩ, próg przełączania ok. 3.5V
• W: Wyjście przekaźnikowe (REL1) z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
• W: Dwa wyjścia tranzystorowe (IO1, IO2) typu otwarty kolektor, maks. obciążenie 15VDC/1A
• Z: do 7 cm
• O: (TAMPER) Izolowany kontakt NO/NC, 50mA/24V, kontakty zwarte gdy obudowa zamknięta
• K: EM 125 kHz Unique, zgodne z EM4100/4102
• O: Do 1200 m pomiędzy kontrolerem i czytnikiem licząc po kablu
• S: IP65
• K: (wg EN 50133-1) Klasa IV, warunki zewnętrzne ogólne,
• T: -25°C- +60°C,
• W: 10 to 95% (bez kondensacji)
• W: 115 X 80 X 35 mm
