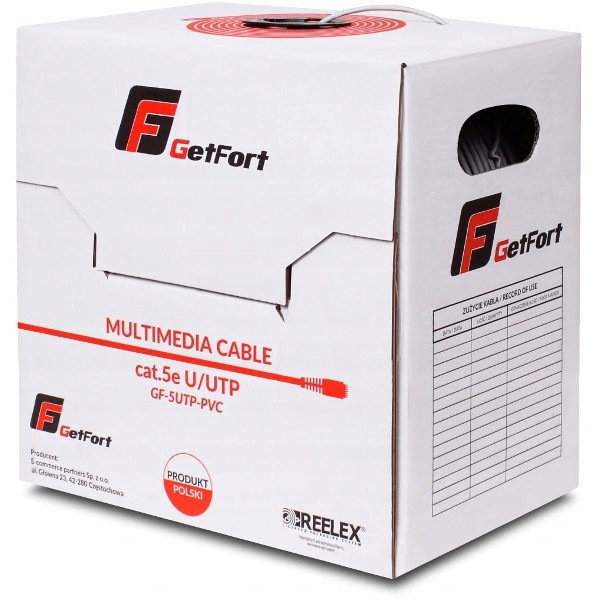

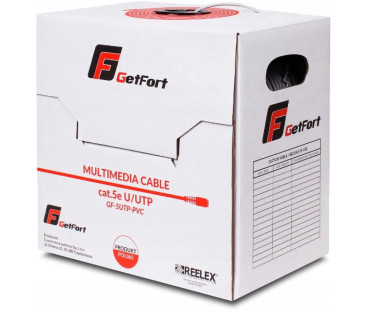

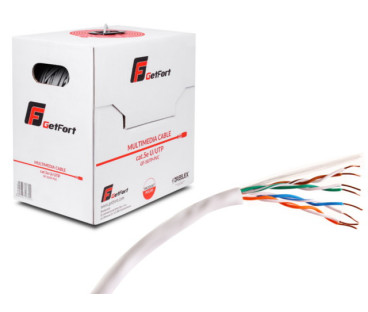

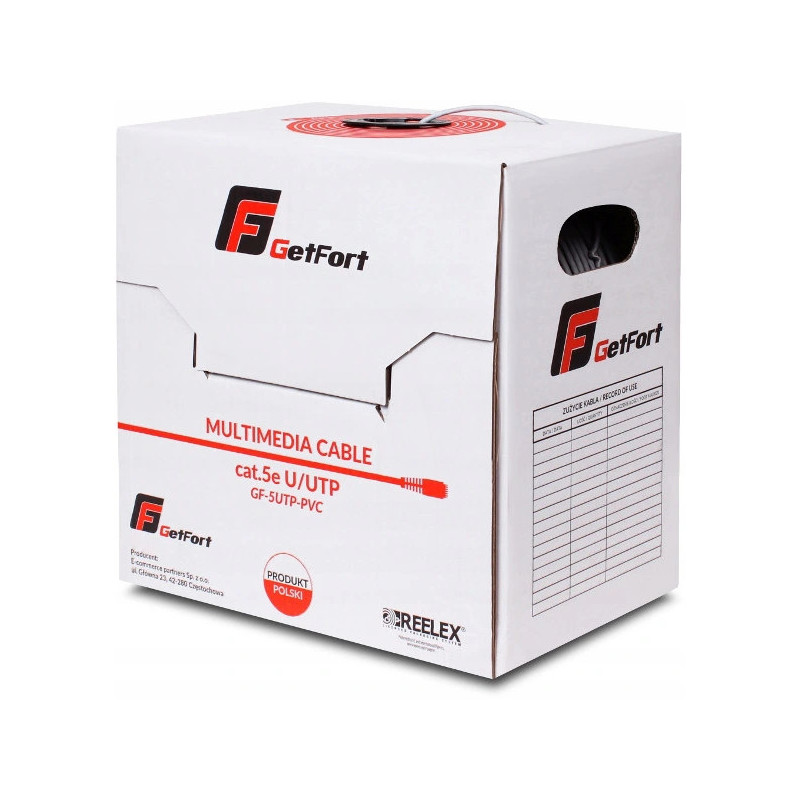

Kabel Skrętka GETFORT KAT.5E UTP PVC

Maksymalny odcinek w jednym kawałku - 305m

Najważniejsze cechy

• Producent: GETFORT
• Model: GF-5UTP-PVC
• Typ: U/UTP kat.5e
• Pasmo częstotliwości: 200MHz
• Średnica żyły CU: 24AWG(0,5)mm
• Średnica zewnętrzna kabla: 4,8mm
• Waga krążka 305m: 28kg

Przeznaczenie

systemów okablowania strukturalnego wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2 ed. , IEC 61156-5, ANSI/TIA 568-C.2.

Normy produkcji

Skrętka UTP kategorii 5e została wyprodukowana zgodnie z normami:

• ISO/IEC 11801,
• EN 50173,
• EIA/TIA 568-B.2

Specyfikacja

• Zakres temperatury: podczas pracy -30°C do +70°C podczas układania -10°C do +50°C
• Minimalny promień gięcia: 4xØd - średnica zewnętrzna przewodu
• Rezystancja pętli żył/pary w temp. 20°C (max): 190 Ω/km
• Rezystancja izolacji (min): 5 GΩxkm
• Asymetria rezystancji żył w parze: ≤ 2%
• Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km
• Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max): 1600 pF/km
• Napięcie pracy: 150V
• Próba napięciowa: napięcie zmienne 50 Hz - 700 V AC napięcie stałe 1000 V DC
• Impedancja falowa: 100 ± 5 Ω
• Prędkość propagacji NVP: 69 %
• Tłumienność odbiciowa par w zakresie częstotliwości dB (min): f = 4÷10 MHz - 20+5lg(f) f = 10÷20 MHz - 25 f = 20÷200 MHz - 25-7lg(f/20)
• Budowa:
• Żyły: Jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
• Izolacja: Specjalna mieszanka poliolefinowa
• Kolory izolacji żył: Zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
• Ośrodek: Cztery pary żył skręcone w ośrodek
• Powłoka zewnętrzna: Polwinit PCV oponowy
• Kolor powłoki: Szary RAL 7035 w przypadku powłoki PCV

Wykres parametrów transmisyjnych

W skład zestawu wchodzi
