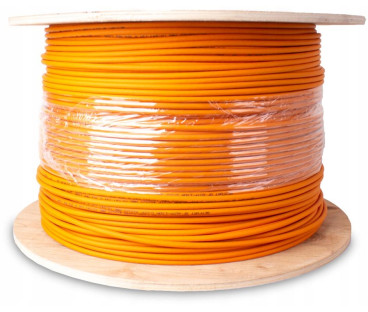

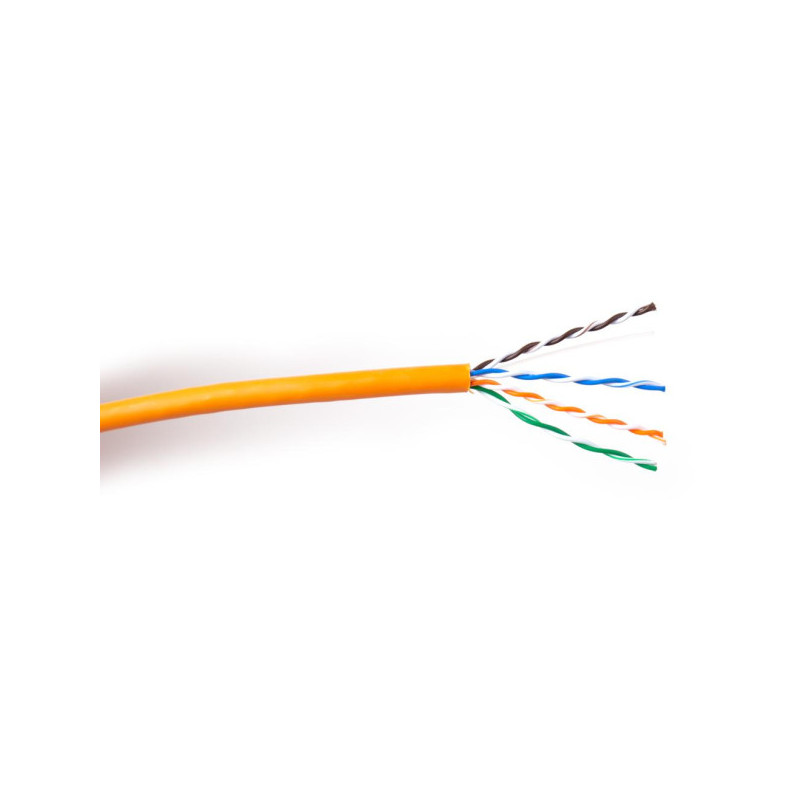

KABEL SKRĘTKA - Getfort kat.6 U/UTP 350mhz LSOH 1m

ZALETY KABLA:

• Producent: GETFORT
• Model: GF-6UTP-LSOH-500
• Typ: U/UTP kat.6
• Pasmo częstotliwości: 350MHz
• Średnica żyły CU: 23AWG(0,54)mm
• Średnica zewnętrzna kabla: 5,8mm
• Waga całego krążka: 38kg
• Klasyfikacja ogniowa PN-EN 50575: Dca-s2,d0,a1
• Oferta dotyczy 1m przewodu (maksymalny odcinek 500m)

PRZEZNACZENIE KABLA TYPU SKRĘTKA:

• Przewód stosuje się do budowy tzw. systemów okablowania strukturalnego wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2.
• W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kabel z powłoką bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg. PN-EN 61034-2, EN61034-2, IEC 61032-2 i o ograniczonym wydzielaniu kazów korozyjnych wg. PE-EN 60754-2, EN 60754-2, IEC 60754-2. Kabel ten jest sklasyfikowany zgodnie z normą PN-EN 50575 (CPR)

NORMY PRODUKCJI:

Skrętka UTP kategorii 6 została wyprodukowana zgodnie z normami:

• PN-EN 60332-1-2
• PN-EN 61034-2
• PN-EN 60754-2
• PN-EN 50173-1
• ANSI/TIA 568.2
• PN-EN 50288-5-1

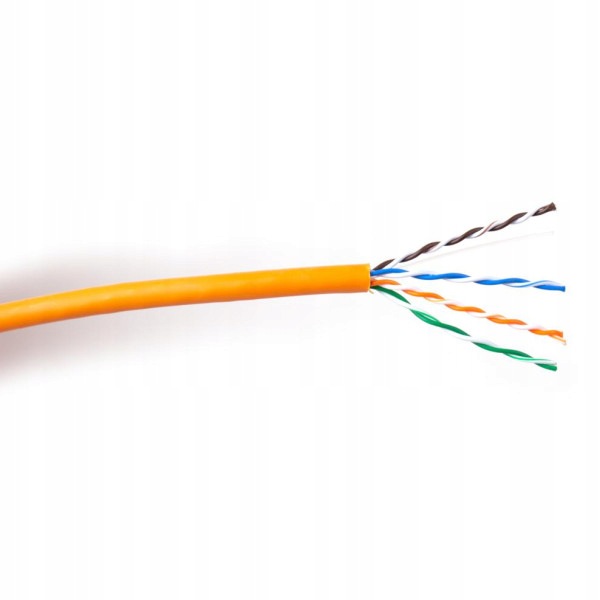

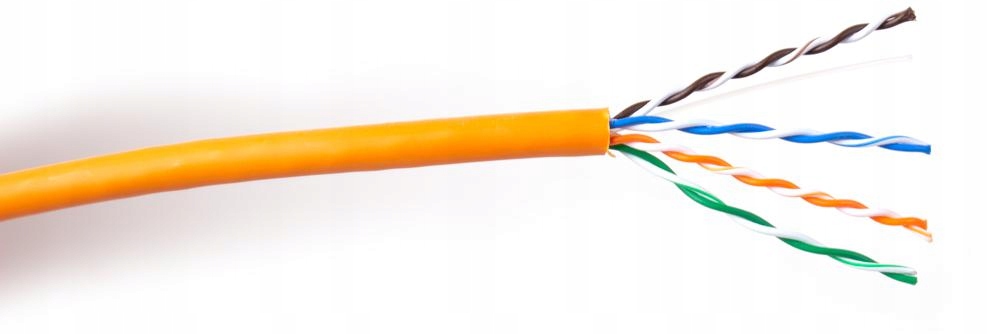

BUDOWA KABLA:

• Żyły: Jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
• Izolacja: Specjalna mieszanka poliolefinowa
• Kolory izolacji żył: Zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
• Ośrodek: Cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
• Powłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH
• Kolor powłoki: Pomarańczowy RAL 2003

SPECYFIKACJA I DANE TECHNICZNE:

• Zakres temperatury: podczas pracy -30°C do +70°C podczas układania -10°C do +50°C
• Minimalny promień gięcia: 4xØd -podczas pracy
• 6xØd -podczas układania
• Średnica przewodnika CU: 0,54mm
• Średbuca izolowanej żyły: 0,97mm
• Rezystancja pętli żył/pary w temp. 20°C (max): 165 Ω/km
• Rezystancja izolacji (min): 5 GΩxkm
• Asymetria rezystancji żył w parze: ≤ 2%
• Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km
• Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max): 1600 pF/km
• Napięcie pracy: 150V
• Próba napięciowa: napięcie zmienne 50 Hz - 700 V AC napięcie stałe 1000 V DC
• Impedancja falowa: 100 ± 5 Ω
• Prędkość propagacji NVP: 0.67%
• Tłumienność odbiciowa par w zakresie częstotliwości dB (min): f = 4÷10 MHz - 20+5lg(f)
• f = 10÷20 MHz - 25
• f = 20÷350 MHz - 25-7lg(f/20)
• Kolor: Pomarańczowy RAL 2003
• Konfekcja: 1m
