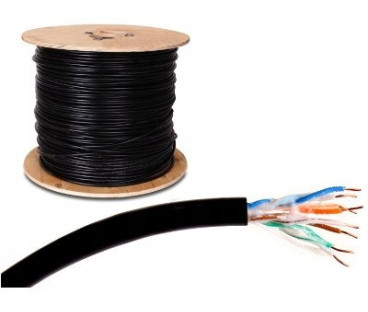

Najważniejsze cechy

• Producent: GETFORT
• Model: GF-5UTP-UVG
• Typ: U/UTP kat.5e Outdoor + żel
• Pasmo częstotliwości: 200MHz
• Średnica żyły CU: 24AWG(0,5)mm
• Średnica zewnętrzna kabla: 6,2mm

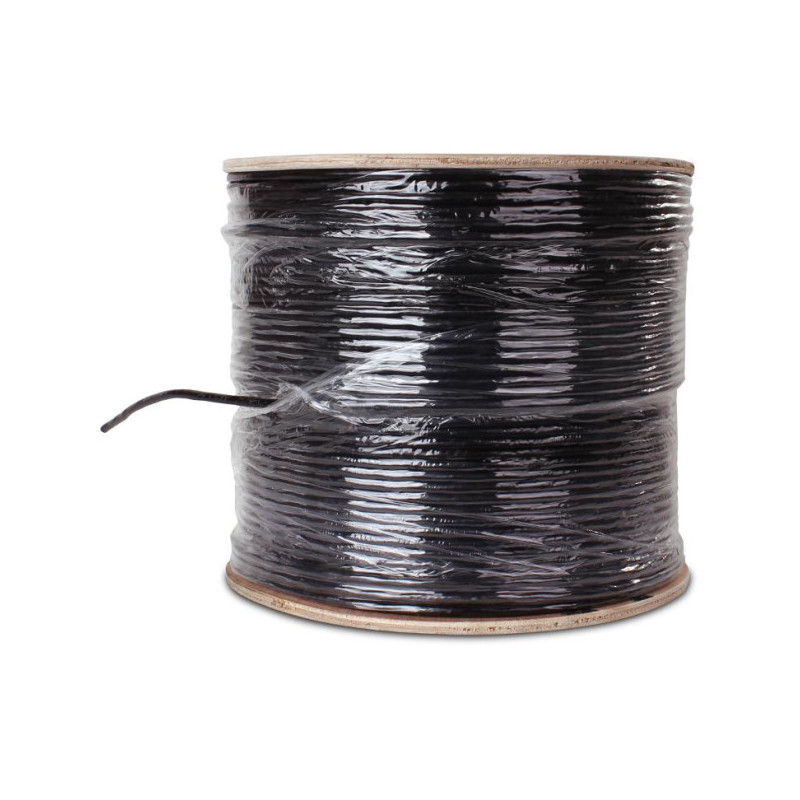

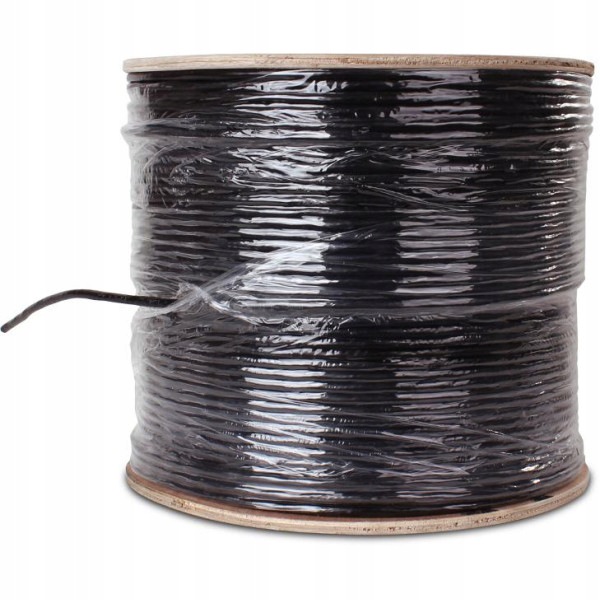

• Waga kabla: 40kg (cała rolka 500m)

Przeznaczenie

systemów okablowania strukturalnego na zewnątrz budynków zgodnie ze standardem PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2 ed. , IEC 61156-5, ANSI/TIA 568-C.2. Kable wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody. Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi.

Normy produkcji

Skrętka utp kategorii 5e została wyprodukowana zgodnie z normami:

• ISO/IEC 11801,
• EN 50173,
• EIA/TIA 568-B.2

Specyfikacja

• Konstrukcja kabla: 4x2,
• Grubość żyły: 0,500mm
• Wykonanie żył: drut miedziany [Cu]
• Izolacja żył: HDPE 1,02mm
• Grubość powłoki: 0,550mm
• Średnica zewnętrzna powłoki: 5,50mm LDPE (zgodny z RoHS)
• Impedancja w zakresie 1-100MHz: 100 Ω
• Max. rezystancja w zakresie 1-100MHz: 9,5 (Ω/100m)
• Wypełnienie: żel
• Delay Shew (ns/100m): ≤45
• Kolor: czarny
• Maksymalna ilość w opakowaniu: 500m

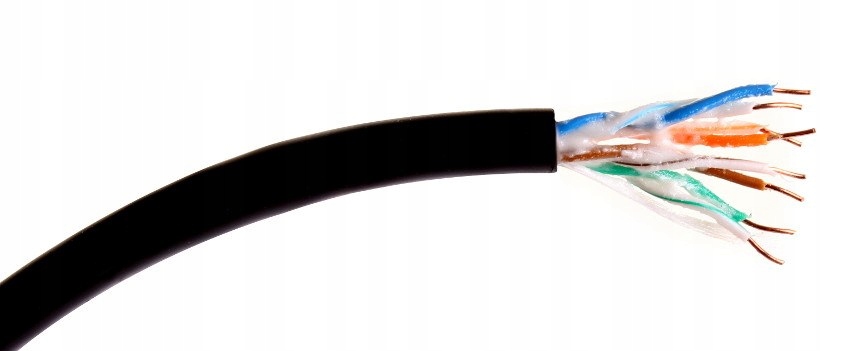

Budowa

• Żyły: Jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
• Izolacja: Specjalna mieszanka poliolefinowa
• Kolory izolacji żył: Zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
• Ośrodek: Cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym
• Powłoka zewnętrzna: Polietylen powłokowy PE
• Kolor powłoki: Czarny

Parametry transmisyjne

• Częstotliwość Mhz: 1,4,10,16,20,30,45,60,80,100,120,130,155,175,200
• Tłumienność ≤ dB/100m: 2,1,4,0,6,3,8,0,9,0,11,2,13,9,16,2,18,9,21,3,23,6,24,7,27,2,29,2,31,5
• NEXT ≥ dB/100m: 65,3,56,3,50,3,47,2,45,8,43,1,40,5,38,6,36,7,35,3,34,1,33,6,32,4,31,6,30,8
• PS NEXT ≥ dB/100m: 62,3,53,3,47,3,44,2,42,8,40,1,37,5,35,6,33,8,32,3,31,1,30,6,29,5,28,6,27,8
• ELFEXT ≥ dB/100m: 63,8,51,8,43,8,39,7,37,8,34,3,30,7,28,2,25,7,23,8,22,2,21,5,20,0,19,0,17,8
• PS ELFEXT ≥ dB/100m: 60,8,48,8,40,8,36,7,34,8,31,3,27,7,25,2,22,7,20,8,19,2,18,5,17,0,16,0,14,8
• RL ≥ dB: 20,0,23,0,25,0,25,0,25,0,23,8,22,5,21,7,20,8,20,1,19,5,19,3,18,8,18,4,18,0

Wykres parametrów transmisyjnych
