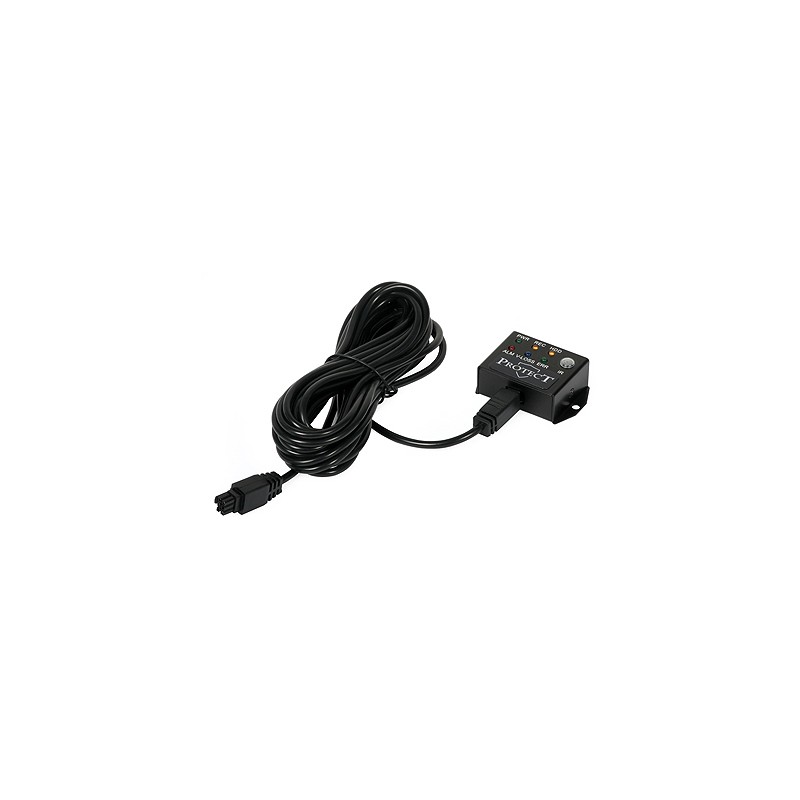

Panel kontrolny PROTECT LED KL-1

• Panel umieszczony jest na przewodzie o długości 4 metrów. Do podłączenia konieczne jest odcięcie fabrycznego złącza i ręczne wykonanie połączenia z odpowiednimi złączami rejestratora.
• Schemat połączeń:
• Przewód panela LED KL-1 Złącze rejestratora
• Biały RS485B
• Czerwony 12V OUTPUT
• Zielony RS485A
• Czarny GND
• Wymagane jest również uaktywnienie odpowiedniej opcji w rejestratorze:
• (Menu --> Periphelas --> Serial).
